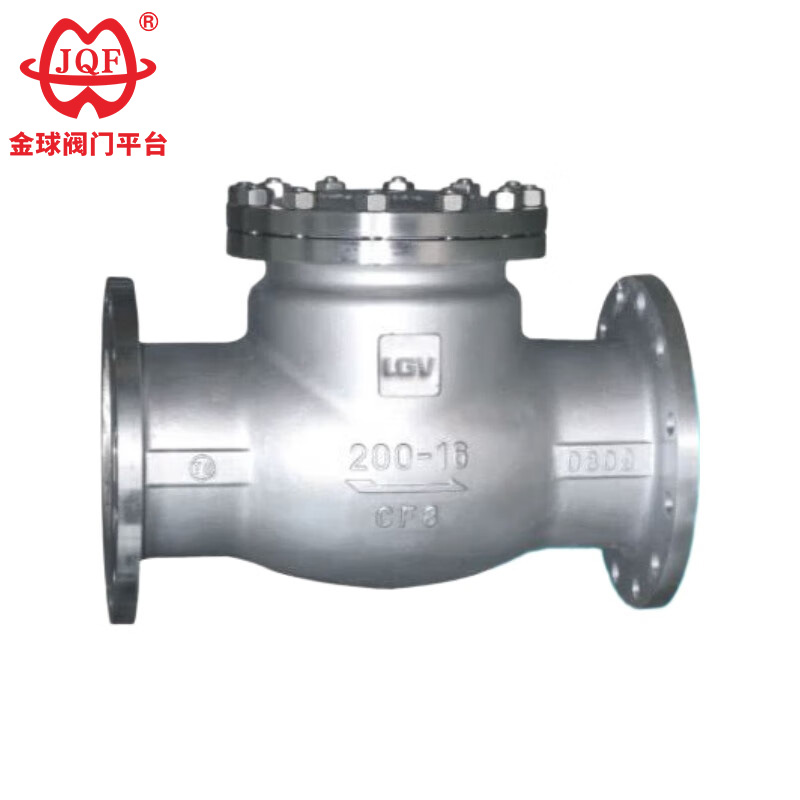

Jinqiu Valve, ammattimainen ruostumattomasta teräksestä valmistettujen takaiskuventtiilien valmistaja Kiinassa, joka valmistaa ruostumattomasta teräksestä valmistettuja takaiskuventtiilejä, joiden keinuvarret käyttävät pallomaista liitosrakennetta keinuvivun ja venttiililevyn risteyksessä. Tämä mahdollistaa venttiililevyn tietyn vapausasteen 360 asteen alueella ja tarjoaa sopivan mikroasennon kompensoinnin.
Näitä venttiileitä käytetään laajalti kemian-, metallurgiassa ja lääketeollisuudessa. H44W- ja H44Y-tyyppisiä ruostumattomasta teräksestä valmistettuja takaiskuventtiilejä käytetään putkistojärjestelmissä ensisijaisesti estämään väliaineen takaisinvirtausta, estämään pumppua ja sen käyttömoottoria kääntymästä ja estämään väliaineen vuotamista säiliöissä. Takaiskuventtiilejä voidaan käyttää myös putkistoissa, joissa paine voi olla korkeampi kuin pää- tai apujärjestelmän paine.
1. Pieni painehäviö: Ruostumattomasta teräksestä valmistetun takaiskuventtiilin täysreikäinen rakenne varmistaa minimaalisen virtausvastuksen, kun se on auki, mikä säästää järjestelmän energiaa.
2. Täysin automaattinen toiminta: Ruostumattomasta teräksestä valmistettu takaiskuventtiili ei vaadi ulkoista virtalähdettä tai manuaalista toimenpiteitä; se toimii yksinomaan linjavirtauksen ja paineen perusteella.
3. Luotettava tiivistys: Se tarjoaa metalli-metalliin tai joustavan (pehmeän) istuimen takaisinvirtauksen estämiseksi.
4. Vankka ja yksinkertainen rakenne: Ruostumattomasta teräksestä valmistetussa takaiskuventtiilissä on vähän liikkuvia osia, se on erittäin luotettava ja vaatii vain vähän huoltoa.
| malli | H44W-16P ~ 250 | |
| Työpaine (MPa) | 1,6-25 | |
| oikea lämpötila (℃) | ≤550 | |
| Sopiva media | Heikko syövyttävä väliaine | |
| materiaalia | Runko, konepelti, levy | Kromi-nikkeli-titaani ruostumaton teräs |
| Tiivistyspinta | Runko sinetöity | |
| Osan nimi | Materiaalin nimi | |||
| Runko | A351 CF8 | A351 CF8M | A351 CF3 | A351 CF3M |
| korkki | A351 CF8 | A351 CF8M | A351 CF3 | A351 CF3M |
| Venttiililevy | A351 CF8 | A351 CF8M | A351 CF3 | A351 CF3M |
| Tiivistyspinta | Runko / STL | Runko / STL | Runko / STL | Runko / STL |
| Venttiilin akseli | A182 F304 | A182 F316 | A182 F304L | A182 F316L |
| Tiiviste | Joustava grafiitti | Joustava grafiitti | Joustava grafiitti | Joustava grafiitti |
| pultti | A193 B8 | A193 B8M | A193 B8 | A193 B8M |
| Mutteri | A194 8 | A194 8M | A194 8 | A194 8M |
| Käyttölämpötila | -46 ~ 425 ℃ | -46 ~ 425 ℃ | -46 ~ 425 ℃ | -46 ~ 425 ℃ |
| Sopiva media | Heikko syövyttävä | Heikko syövyttävä | Heikko syövyttävä | Heikko syövyttävä |
| NimellishalkaisijaDN | Päämitat ja liitosmitat | ||||||
| L | D | D1 | D2 | b | Z-d | H | |
| H44W-16P H44W-16R | |||||||
| 25 | 160 | 115 | 85 | 65 | 16 | 4-14 | 100 |
| 32 | 180 | 135 | 100 | 78 | 16 | 4-18 | 105 |
| 40 | 200 | 145 | 100 | 85 | 16 | 4-18 | 115 |
| 50 | 230 | 160 | 125 | 100 | 16 | 4-18 | 135 |
| 65 | 290 | 180 | 145 | 120 | 18 | 4-18 | 142 |
| 80 | 310 | 195 | 160 | 135 | 20 | 8-18 | 165 |
| 100 | 350 | 215 | 180 | 155 | 20 | 8-18 | 180 |
| 125 | 400 | 245 | 210 | 185 | 22 | 8-18 | 210 |
| 150 | 480 | 280 | 240 | 210 | 24 | 8-23 | 233 |
| 200 | 500 | 335 | 295 | 265 | 26 | 12-23 | 304 |
| 250 | 550 | 405 | 355 | 320 | 30 | 12-25 | 348 |
| 300 | 650 | 460 | 410 | 375 | 30 | 12-25 | 390 |
| 350 | 750 | 520 | 470 | 435 | 34 | 16-25 | 430 |
| 400 | 850 | 580 | 525 | 485 | 36 | 16-30 | 468 |
| H44W-25P H44W-25R | |||||||
| 25 | 160 | 115 | 85 | 65 | 16 | 4-14 | 100 |
| 32 | 180 | 135 | 100 | 78 | 16 | 4-18 | 105 |
| 40 | 200 | 145 | 110 | 85 | 16 | 4-18 | 115 |
| 50 | 230 | 160 | 125 | 100 | 20 | 4-18 | 160 |
| 65 | 290 | 180 | 145 | 120 | 22 | 8-18 | 175 |
| 80 | 310 | 195 | 160 | 135 | 22 | 8-18 | 185 |
| 100 | 350 | 230 | 190 | 160 | 24 | 8-23 | 220 |
| 125 | 400 | 270 | 220 | 188 | 28 | 8-25 | 248 |
| 150 | 480 | 300 | 250 | 218 | 30 | 8-25 | 276 |
| 200 | 550 | 360 | 310 | 278 | 34 | 12-25 | 350 |
| 250 | 650 | 425 | 370 | 332 | 36 | 12-30 | 410 |
| 300 | 750 | 485 | 430 | 390 | 40 | 16-30 | 430 |
| 350 | 850 | 550 | 490 | 448 | 44 | 16-34 | 518 |
| 400 | 950 | 610 | 550 | 505 | 48 | 16-34 | 560 |
