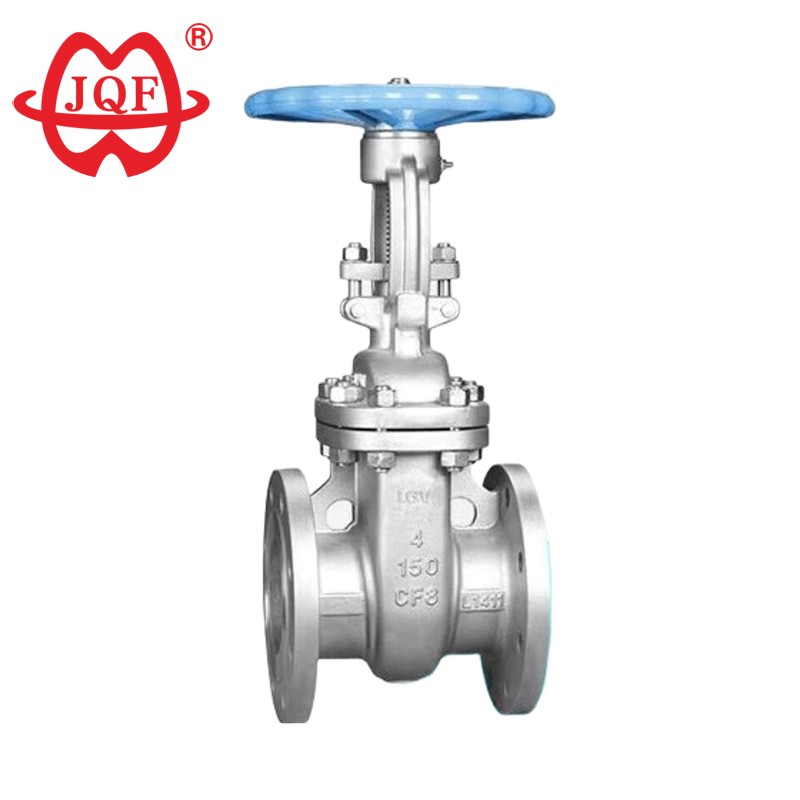

Tässä kestävässä API ruostumattomasta teräksestä valmistetun sulkuventtiilin täysreikäinen rakenne tarjoaa poikkeuksellisen hydraulisen tehokkuuden. Kun se on täysin auki, väliaine virtaa suoraan läpi minimaalisella nestevastuksella, mikä vähentää järjestelmän painehäviötä. API ruostumattomasta teräksestä valmistettujen luistiventtiilien tarkkuustiivistyspinnat hyödyntävät karkaistua tiivisterakennetta, joka tarjoaa kulumisen ja korroosionkestävyyden sekä erinomaisen suorituskyvyn perinteisiin luistiventtiileihin verrattuna. Käytön aikana portti liikkuu pystysuunnassa ylöspäin virtausta vastaan, mikä saavuttaa erittäin tasaisen toiminnan pienellä vaaditulla vääntömomentilla, mikä vähentää kuljettajan työtaakkaa. Yleisiin sovelluksiin suunniteltu API ruostumattomasta teräksestä valmistettu sulkuventtiili on yksinkertainen ja kompakti rakenne, joka täyttää API 600 -standardit. Sen mukautuva rakenne kestää äärimmäisiä paineita, lämpötiloja ja halkaisijoita, ja se on yhteensopiva erilaisten materiaalien ja käyttöympäristöjen kanssa. Lisäksi täysin avoimessa tilassa oleva akselisymmetria luo turbulentin, esteettömän väliaineen kulkua, joka eliminoi virtaushäiriöt ja varmistaa sujuvan putkilinjan toiminnan.
Ylävirran öljy- ja kaasutoiminnoissa API ruostumattomasta teräksestä valmistettuja sulkuventtiilejä käytetään kaivon pääputkistojen eristämiseen, raakaöljyn talteenottoon korkeapaineisissa olosuhteissa ja rikkipitoisten nesteiden säätelyyn erittäin korkealla rikkivedyn (HS) sietokyvyllä. API ruostumattomasta teräksestä valmistettujen luistiventtiilien karkaistu ruostumaton teräsrakenne estää sulfidijännityshalkeilua rikkivetyrikkaissa ympäristöissä, mikä tekee niistä välttämättömän kaivonpääkomponenttien ja tuotantoputkistojen komponentin.
Kemiallisissa käsittelylaitoksissa API ruostumattomasta teräksestä valmistetut luistiventtiilit käsittelevät tehokkaasti syövyttäviä aineita, mukaan lukien hapot, emäkset ja liuottimet. Voimalaitokset käyttävät API ruostumattomasta teräksestä valmistettuja sulkuventtiilejä kattilan syöttövesijärjestelmissä hyödyntäen niiden ilmatiivistä sulkutoimintoa höyryn häviämisen estämiseksi turbiinin käynnistyksen aikana.
Vedenkäsittelyinsinöörit käyttävät API ruostumattomasta teräksestä valmistettuja sulkuventtiilejä meriveden suolanpoistoaukoissa torjuakseen suolan korroosion aiheuttamaa kulumista. Galvaanisen korroosionkestävyytensä vuoksi nämä venttiilit ovat jatkuvasti suositeltu valinta meriveden painolastijärjestelmiin meri- ja offshore-laitoksissa.
Suunnittelu ja valmistus: API 600
Laipan koko: ANSI B16.5
Rakenteen pituus: ANSI B16.10
Paine ~ Lämpötila: ANSI B16.34
Tarkastus ja testaus: API 598
| Nimellispaine (Lb) | Voimakoe | Vesitiivistystesti | Kaasutiivisteen testi | |||
| MPa | Lbf/in2 | MPa | Lbf/in2 | MPa | Lbf/in2 | |
| 150 | 3.1 | 450 | 2.2 | 315 | 0.6 | 60 |
| 300 | 7.8 | 1125 | 5.6 | 815 | 0.6 | 60 |
| 600 | 15.3 | 2225 | 11.2 | 1630 | 0.6 | 60 |
| Runko, konepelti, portti | WCB | 1Cr18Ni9Ti | CF8(304) | CF3(304L) | 1Cr18Ni12Mo2Ti | CF8M(316) |
| Tiivistyspinta | Cr13 tai kovametalli | Runko (W) tai kovametalli (Y) | ||||
| Varsi ja sisäosat | 2Cr13 | 1Cr18Ni9Ti | 0Cr19Ni9(304) | 00Cr19Ni11(304L) | 1Cr18Ni12Mo2Ti | 0Cr17Ni12Mo2(316) |
| täyteaine | Joustava grafiitti | |||||
| Tiiviste | Ruostumattomasta teräksestä valmistettu kierretiiviste | |||||
| Sopiva media | Vesi, höyry, öljy ja niin edelleen | Typpihappo ja muut syövyttävät aineet | Vahvat hapettavat väliaineet | Etikkahappo ja muut syövyttävät aineet | ||
| oikea lämpötila | -29 ~ 425 ℃ | -40-500 ℃ | ||||
| Nimellinen halkaisija | Päämitat ja liitosmitat | |||||||
| L | D | D1 | D2 | b | Z-d | H | D0 | |
| 150 LB | ||||||||
| 50 | 178 | 150 | 120.5 | 92 | 16 | 4-Φ19 | 323 | 200 |
| 65 | 190 | 180 | 139.5 | 105 | 18 | 4-Φ19 | 347 | 250 |
| 80 | 203 | 190 | 152.5 | 127 | 19 | 4-Φ19 | 383 | 250 |
| 100 | 229 | 230 | 190.5 | 157 | 24 | 8-Φ19 | 457 | 300 |
| 125 | 254 | 255 | 216 | 185.7 | 24 | 8-Φ22 | 632 | 300 |
| 150 | 267 | 280 | 241.5 | 216 | 26 | 8-Φ22 | 635 | 350 |
| 200 | 292 | 345 | 298.5 | 270 | 29 | 8-Φ22 | 762 | 350 |
| 250 | 330 | 405 | 362 | 324 | 31 | 12-Φ25 | 895 | 400 |
| 300 | 356 | 485 | 432 | 381 | 32 | 12-Φ25 | 1080 | 500 |
| 350 | 381 | 535 | 476 | 413 | 35 | 12-Φ29 | 1295 | 600 |
| 400 | 406 | 595 | 540 | 470 | 37 | 16-Φ29 | 1435 | 600 |
| 300 LB | ||||||||
| 50 | 216 | 165 | 127 | 92 | 22 | 8-19 | 330 | 250 |
| 65 | 241 | 190 | 149 | 105 | 25 | 8-22 | 368 | 250 |
| 80 | 283 | 210 | 168.5 | 127 | 29 | 8-22 | 394 | 300 |
| 100 | 305 | 255 | 200 | 157 | 32 | 8-22 | 473 | 300 |
| 125 | 381 | 280 | 235 | 186 | 35 | 8-22 | 660 | 350 |
| 150 | 403 | 320 | 270 | 216 | 37 | 12-22 | 711 | 350 |
| 200 | 419 | 380 | 330 | 270 | 41 | 12-25 | 813 | 400 |
| 250 | 457 | 445 | 387.5 | 324 | 48 | 16-29 | 1003 | 500 |
| 300 | 502 | 520 | 451 | 381 | 51 | 16-32 | 1137 | 600 |
| 350 | 762 | 585 | 514.5 | 413 | 54 | 20-32 | 1489 | 600 |
| 400 | 838 | 650 | 571.5 | 470 | 57 | 20-32 | 1581 | 650 |
