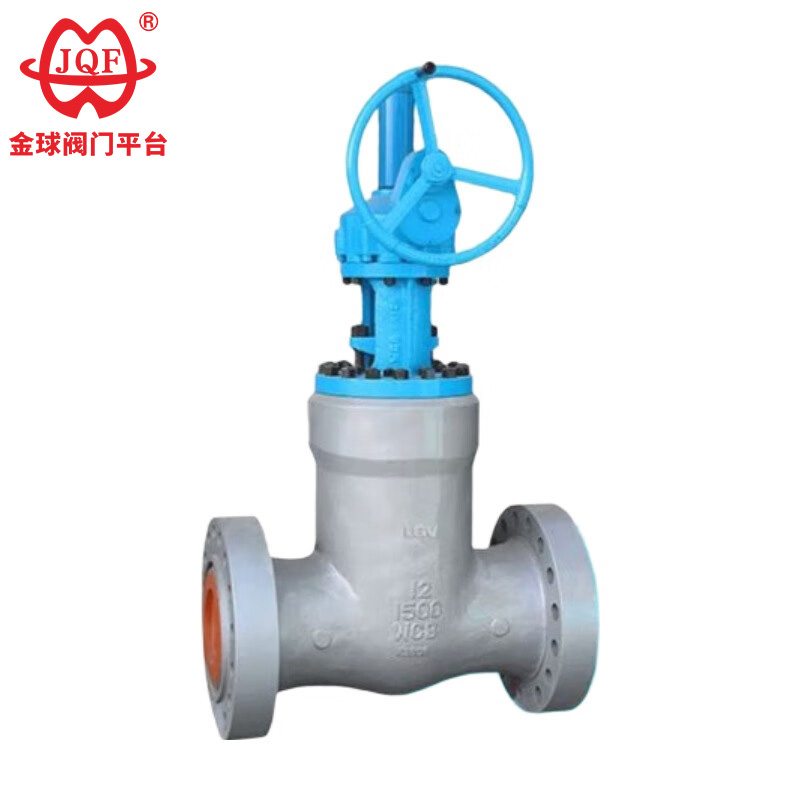

Korkeapainelaipallinen luistiventtiili

JQF Valve -tehdas on ammattimainen korkeapainelaipallisten luistiventtiilien valmistaja Kiinassa. Valmistamme korkealaatuisia korkeapainelaipallisia luistiventtiilejä, jotka on suunniteltu erityisesti kestämään korkeapaineisia ympäristöjä ja hyödyntämään laippaliitoksia. Suunnittelusta ja materiaalien valinnasta valmistusprosesseihin ja testausstandardeihin korkeapainelaipallisten luistiventtiilien vaatimukset ylittävät huomattavasti tavallisten luistiventtiilien vaatimukset, mikä takaa niiden turvallisen ja vakaan toiminnan kriittisillä teollisuuden aloilla, kuten öljy-, kemian- ja energiateollisuudessa.

Lähetä kysely

Tuotteen Kuvaus

The Z61Y-250 and Z61Y-320 durable High Pressure Flanged Gate Valve manufactured by JQF Valve factory are manual butt-welded connection valves with a single-rod wedge-shaped rigid single-disc design. The valve seat sealing surface material is hard alloy, with a nominal pressure of PN250～PN320. The valve body material is carbon steel high-temperature and high-pressure power station gate valve.

Suunnittelustandardit

Suunnittelustandardi: GB / T 12234-2007
Rakenteen pituus GB / T 12221-2005
Puskuhitsausliitoksen koko NB / T 4704-2014
Testaus ja tarkastus NB / T 4704-2014
Paine - Lämpötila: HUOM / T 4704-2014

Suorituskykyparametrit

malli	PN	Työpaine/MPa	oikea lämpötila/℃	Sopiva media	Runko
Z61Y-250	250	25	≤570	höyryä	WC9
Z61Y-320	320	32	≤570	höyryä	WC9

Pääosan materiaali

malli	材料
malli	Runko	Venttiililevy	korkki	Varren äiti	täyteaine
Z61Y-250	WC9	WC9	WC9	38CrMoA1A	Joustava grafiitti
Z61Y-320	WC9	WC9	WC9	38CrMoA1A	Joustava grafiitti

Päämuoto ja liitännän mitat

DN	L	D	H	D0	paino/kg
50	280	82	585	300	42
65	340	110	650	320	53
80	475	130	680	400	130
100	500	170	755	450	180
125	600	195	830	500	190
150	700	225	1050	550	320
175	750	255	1050	600	400
200	800	285	1050	650	550
225	850	300	1100	700	600

Rakenne kuva

Rakenteelliset ominaisuudet

Nämä korkeapainelaipalliset luistiventtiilit ovat erittäin tärkeitä nesteiden virtauksen säätelyssä eri järjestelmissä, mikä takaa tarkan säädön ja pitkäkestoisen suorituskyvyn.

1. Kestävä ja vankka: Laipalliset luistiventtiilimme on valmistettu korkealaatuisista materiaaleista, joten ne sopivat hyvin erilaisiin vaativiin teollisuusympäristöihin. Laippaliitos on erittäin turvallinen, mikä vähentää vuotojen mahdollisuutta ja varmistaa tiiviin tiiviyden.
2. Tarkka ohjaus: Korkeapainelaipallinen luistiventtiili tarjoaa tarkan hallinnan putkilinjassa olevien nesteiden virtausnopeudelle. Joudutpa avaamaan, sulkemaan tai säätämään virtausnopeutta, toiminta on sujuvaa. Tämä tarkka ohjaus on tärkeää järjestelmän yleisen tehokkuuden ylläpitämiseksi ja toimintahäiriöiden estämiseksi.
3. Korroosionkestävyys: Kaikki tämän laipallisen luistiventtiilin valmistukseen käytetyt materiaalit on valittu erityisesti niiden vahvan korroosionkestävyyden vuoksi. Jopa ankarissa olosuhteissa se voi ylläpitää normaalia toimintaa pitkään ilman ongelmia.
4. Laaja sovellettavuus: Laipallisia luistiventtiilejä voidaan käyttää monissa erilaisissa teollisuusympäristöissä. Tämän monipuolisen rakenteen ansiosta se voidaan sovittaa joustavasti erilaisiin järjestelmiin, ja asennus ja integrointi ovat käteviä.
5. Yksinkertainen huolto: Otimme huollon helppouden huomioon suunnitteluvaiheessa. Venttiilin osat on helppo purkaa ja koota uudelleen, mikä tekee rutiinitarkastuksesta ja huollosta yksinkertaista ja kustannustehokasta.

Hot Tags: Korkeapainelaipallinen luistiventtiili, Kiina, räätälöity, laatu, kestävä, edistynyt, valmistaja, toimittaja, tehdas, varastossa
