Sähköinen porttiventtiili

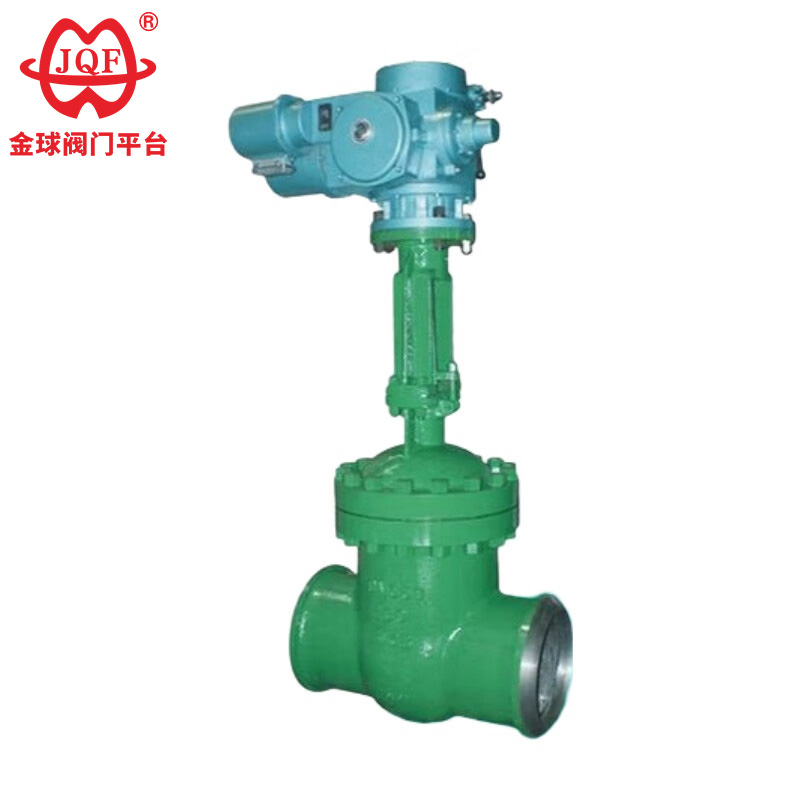

JQF Valve -tehdas ei ainoastaan valmista erilaisia vakioventtiilejä, vaan myös suunnittelee ja valmistaa venttiilejä asiakkaan vaatimusten mukaisesti. Laadukas sähköinen luistiventtiilimme on automatisoitu venttiililaite, joka integroi sähköisen toimilaitteen luistiventtiilin runkoon, joka on yhdistetty hitsatulla päädyllä. Se toteuttaa kauko-ohjauksen, nopean avaamisen ja sulkemisen sekä venttiilien automaattisen hallinnan. Se soveltuu erityisen hyvin korkeapaineisiin, korkeisiin lämpötiloihin, korkean riskin tai vaikeapääsyisiin työolosuhteisiin ja on keskeinen laitteisto nykyaikaisessa teollisuuden putkistoautomaation ohjauksessa.

Lähetä kysely

Tuotteen Kuvaus

JQF Valve's high quality Electrical Gate Valve is widely used in petrochemical, thermal power plant, and other industries for connecting or shutting off medium pipelines, including those for petroleum products and steam. It is a high-quality, durable device.

Executive Standard

Suunnittelutiedot: GB / T 12234
Rakenteen pituus: GB / T 12221
Liitoslaippa: JB / T 79.1
Testi ja tarkastus: JB / T 9092
Paine - Lämpötila: GB / T 9131
Tuotetunniste: GB / T 12220

Sähköiset sulkuventtiilit soveltuvat sovelluksiin, jotka vaativat täydellisen avaamisen tai täydellisen sulkemisen. Lyhyesti sanottuna niitä käytetään on/off-kytkiminä, tyypillisesti asennettuina putkiin eristysventtiileinä, eivätkä ne sovellu virtauksen säätöön. Kun venttiili on täysin auki, kulku on täysin esteetön, jolloin väliaine pääsee virtaamaan suoraan läpi ilman painehäviötä. Siksi ne ovat ihanteellisia järjestelmiin, jotka asettavat etusijalle alhaisen painehäviön ja vaativat esteettömän virtausreitin.

Ominaisuudet

1. Kompakti rakenne, kohtuullinen rakenne, hyvä venttiilin jäykkyys, tasainen virtausreitti ja pieni virtauskerroin.
2. Tiivistyspinnat on valmistettu ruostumattomasta teräksestä ja kovista seosmateriaaleista, mikä takaa pitkän käyttöiän.
3. Electrical Gate Valve käyttää joustavaa grafiittitiivistettä, mikä varmistaa luotettavan tiivistyksen ja helpon, joustavan toiminnan.
4. Sähköistä porttiventtiiliä voidaan käyttää manuaalisesti, pneumaattisesti, sähköisesti tai vaihteella.
5. Saatavilla on kolme rakennevaihtoehtoa: joustava yksiportti, jäykkä kiilaportti ja kaksoisportti.

Suorituskykyparametrit

NimellispainePN (MPa)	tapaus	koepaine (MPa)		Suljettu
NimellispainePN (MPa)	tapaus	Suljettu (neste)	Tiiviste (kaasu)	Suljettu
1.6	2.4	1.8	0.6	1.8
2.5	3.8	2.8	0.6	2.8
4.0	6.0	4.4	0.6	4.4
6.4	9.6	7.0	0.6	7.0
10.0	15.0	11.0	0.6	11.0
16.0	24.0	18.0	0.6	18.0

Sopiva väliaine ja sopiva lämpötila

Kuoren materiaali	Sopiva media	Käytettävä lämpötila (℃)
Hiiliteräs (C-tyyppi)	Vesi, höyry, öljy	≤425
Krominikkeli-titaaniteräs (P-tyyppi)	Typpihapot	≤200
Kromi-nikkeli-molybdeeni-titaaniteräs (R-tyyppi)	Etikkahappo	≤200
Kromi-molybdeeniteräs (tyyppi I)	Vesi, höyry, öljy	≤550

Pääosan materiaali

Runko, konepelti	Venttiililevy, istuin	Venttiilin varsi	Varsi pähkinä	täyteaine	Käsipyörä
Hiiliteräs	Laadukas hiiliteräs + kovametalli tai ruostumaton teräs	Kromi ruostumaton teräs	Alumiininen pronssi	Grafiittiasbestipakkaus	Takorauta
Kromi-nikkeli-titaaniteräs	Ruostumaton teräs, ruostumaton teräs + kovametalli	Kromi-nikkeli-titaani ruostumaton teräs	Alumiininen pronssi	Teflon	Takorauta
Kromi-nikkeli-molybdeeni-titaaniteräs	Ruostumaton teräs, ruostumaton teräs + kovametalli	Kromi-nikkeli-titaani ruostumaton teräs	Alumiininen pronssi	Teflon	Takorauta
Kromi-molybdeeniteräs	Seosteräs + karbidi	Kromi-molybdeeniteräs	Alumiininen pronssi	Joustava asbesti	Takorauta

Päämuoto ja liitännän mitat

Nimellinen halkaisija	Päämitat ja liitosmitat
Nimellinen halkaisija	L	D	D1	D2	b	Z-d	H	D0
Z41H-16
15	130	95	65	45	14-2	4-Φ14	170	120
20	150	105	75	55	14-2	4-Φ14	190	140
25	160	115	85	65	14-2	4-Φ14	205	160
32	180	135	100	78	16-2	4-Φ18	270	180
40	200	145	110	85	16-3	4-Φ18	310	200
50	250	160	125	100	16-3	4-Φ18	358	240
65	265	180	145	120	18-3	4-Φ18	373	240
80	280	195	160	135	20-3	8-Φ18	435	280
100	300	215	180	155	20-3	8-Φ18	500	300
125	325	245	210	185	22-3	8-Φ18	614	320
150	350	280	240	210	24-3	8-Φ23	674	360
200	400	335	295	265	26-3	12-Φ23	811	400
250	450	405	355	320	30-3	12-Φ25	969	450
300	500	460	410	375	30-3	12-Φ25	1145	580
350	550	520	470	435	34-4	16-Φ25	1280	640
400	600	580	525	485	36-4	16-Φ30	1452	640
Z41H-25
15	130	95	65	45	16-2	4-Φ14	170	120
20	150	105	75	55	16-2	4-Φ14	190	140
25	160	115	85	65	16-2	4-Φ14	205	160
32	180	135	100	78	18-2	4-Φ18	270	180
40	200	145	110	85	18-3	4-Φ18	310	200
50	250	160	125	100	20-3	4-Φ18	358	240
65	265	180	145	120	22-3	8-Φ18	373	240
80	280	195	160	135	22-3	8-Φ18	435	280
100	300	230	190	160	24-3	8-Φ23	500	300
125	325	270	220	188	28-3	8-Φ25	614	320
150	350	300	250	218	30-3	8-Φ25	674	360
200	400	360	310	278	34-3	12-Φ25	811	400
250	450	425	370	332	36-3	12-Φ30	969	450
300	500	485	430	390	40-4	16-Φ30	1145	580
350	550	550	490	448	44-4	16-Φ34	1280	640
400	600	610	550	505	48-4	16-Φ34	1452	640

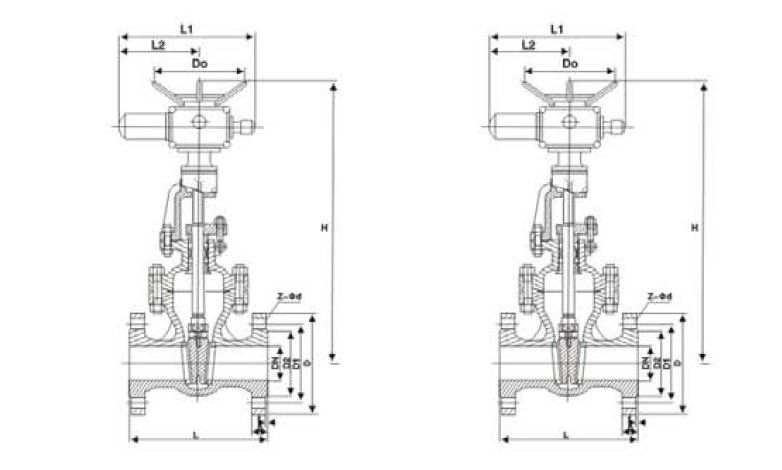

Rakenne kuva
