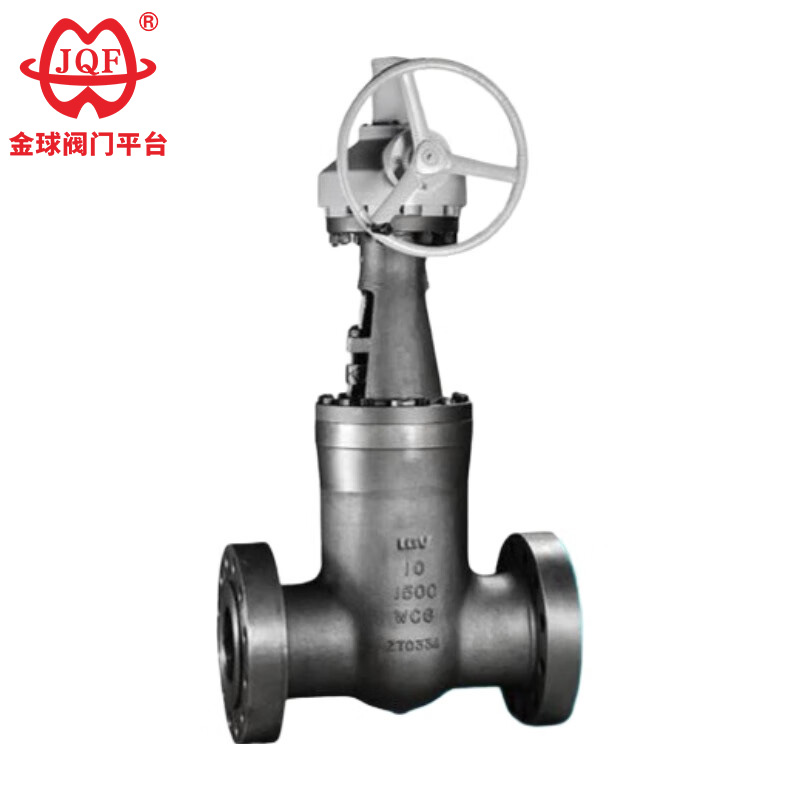

Korkean lämpötilan sulkuventtiilejä, joita kutsutaan myös voimalaitosventtiileiksi, käytetään pääasiassa lämpövoimaloiden eri järjestelmien putkistossa putkiston väliaineen sulkemiseen tai yhdistämiseen. Sovellettava väliaine: syövyttävä väliaine, kuten vesi ja höyry.
Korkean lämpötilan luistiventtiilin nollakitkakäyttöperiaate voittaa perinteisten venttiilien luontaiset rajoitukset, nimittäin tiivisteen eheyden asteittaisen heikkenemisen, joka johtuu pinnan kulumisesta käytön aikana. Korkean lämpötilan sulkuventtiilissä on ylätulon rakenne, joka mahdollistaa suoran online-huollon putkilinjan pysyessä paineistettuna, mikä vähentää merkittävästi laitteiden seisokkeja ja käyttökustannuksia ilman järjestelmän paineenalennusta.
Integroitu istuinrakenne estää juuttunutta materiaalia luomasta vaarallisia ylipaineolosuhteita, mikä eliminoi mahdollisen paineen muodostumisen riskin kammiossa ja välttää turvallisuusmääräysten rikkomisen.
Integroitu alhaisen vääntömomentin käyttöjärjestelmä, jonka varren geometria on huolella suunniteltu, vaatii vain vähän manuaalista käyttöä – jopa korkean paine-eron alaisuudessa sitä voidaan yleensä käyttää helposti kompaktin käsipyörän avulla.
Tiivistyksen luotettavuus perustuu mekaanisesti käytettävään kiilamekanismiin, joka laskee varren työntövoiman kytkeäkseen venttiililevyn voimakkaasti istukkaan. Tämä luotettava mekaaninen kiinnitys varmistaa ilmatiiviin sulkemisen, johon putkilinjan paineenvaihtelut eivät vaikuta, ja takaa tasaisen suorituskyvyn eri toiminta-alueilla. Samanaikaisesti putkilinjan neste muodostaa tasaisen 360° rajakerroksen virtauksen istukan koko kehälle, mikä vähentää turbulenttien iskujen aiheuttamia eroosiopisteitä ja huuhtelee aktiivisesti hiukkaskerrostumia kriittisiltä tiivistysalueilta.
Muihin venttiilituotteisiin verrattuna korkean lämpötilan luistiventtiileille on ominaista korkea lämpötila ja korkea paine sekä ainutlaatuinen itsetiivistyvä muotoilu. Mitä korkeampi paine, sitä luotettavampi tiivistys. Suorituskyvyn ja teknisten ominaisuuksien vuoksi erityiset työolosuhteet tekevät tuotteesta ominaisuuden, jota ei voida korvata muilla tuotteilla.
Suunnittelustandardi: GB / T 12234-2007
Rakenteen pituus GB / T 12221-2005
Puskuhitsausliitoksen koko NB / T 4704-2014
Testaus ja tarkastus NB / T 4704-2014
Paine - Lämpötila: HUOM / T 4704-2014
| malli | PN | Työpaine/MPa | oikea lämpötila/℃ | Sopiva media | Runko |
| Z61Y-250 | 250 | 25 | ≤570 | höyryä | WC9 |
| Z61Y-320 | 320 | 32 | ≤570 | höyryä | WC9 |
| malli | materiaalia | ||||
| Runko | Venttiililevy | korkki | Varren äiti | täyteaine | |
| Z61Y-250 | WC9 | WC9 | WC9 | 38CrMoA1A | Joustava grafiitti |
| Z61Y-320 | WC9 | WC9 | WC9 | 38CrMoA1A | Joustava grafiitti |
| DN | L | D | H | D0 | paino/kg |
| 50 | 280 | 82 | 585 | 300 | 42 |
| 65 | 340 | 110 | 650 | 320 | 53 |
| 80 | 475 | 130 | 680 | 400 | 130 |
| 100 | 500 | 170 | 755 | 450 | 180 |
| 125 | 600 | 195 | 830 | 500 | 190 |
| 150 | 700 | 225 | 1050 | 550 | 320 |
| 175 | 750 | 255 | 1050 | 600 | 400 |
| 200 | 800 | 285 | 1050 | 650 | 550 |
| 225 | 850 | 300 | 1100 | 700 | 600 |
Kaikki tämän artikkelin teksti, tiedot ja kuvat ovat vain viitteellisiä. Jos haluat nähdä lisää tuotteen suorituskykyä, rakenteen kokoa, hintaa ja muita yksityiskohtia. Ota yhteyttä.
