1. Asennusta edeltävä tarkastus: Varmista venttiilimateriaalin yhteensopivuus nesteen, lämpötilan ja paineen kanssa. Tarkista kestävän GB-standardin ruostumattomasta teräksestä valmistettujen luistiventtiilien päätypinta naarmujen varalta. Varmista, että tiivistemateriaali täyttää käyttövaatimukset ja varmista, että pultit/mutterit täyttävät lujuusvaatimukset.
2. Asennus kohdistus: Älä pakota kohdistusta. Virheellinen kohdistus voi johtaa venttiilin istukan muodonmuutokseen, vuotoon tai rakenteelliseen jännitykseen. Tue putkisto itsenäisesti venttiilin läheltä. Kiristä pultteja vähitellen tähden muotoisessa järjestyksessä, kunnes saavutetaan tasainen vääntömomentti. Kun järjestelmä on ollut käynnissä 24-48 tuntia, kiristä pultit uudelleen.
3. Käyttömenetelmät: Korkealaatuisen GB-standardin ruostumattomasta teräksestä valmistetun sulkuventtiilin tulee olla täysin auki tai kokonaan kiinni – osittainen avaaminen nopeuttaa venttiilin istukan/levyn kulumista nopean nesteen vaikutuksesta. Käytä vain käsipyörää; älä koskaan käytä jakoavainta/vipua. Venttiilin varsi on voideltava neljännesvuosittain.
4. Testaus ja huolto: Asennuksen jälkeen, ennen järjestelmän käyttöönottoa, GB Standard Stainless Steel Gate Valve -venttiilille tulee suorittaa staattinen painetesti 1,5-kertaisella PN-nimellispaineella. Testauksen aikana venttiili tulee eristää alavirran laitteista.
5. Varastointi ja käsittely: Venttiilit tulee säilyttää sisätiloissa ja suojassa kosteudelta. Ennen asennusta päätykansien tulee olla asennettuna.

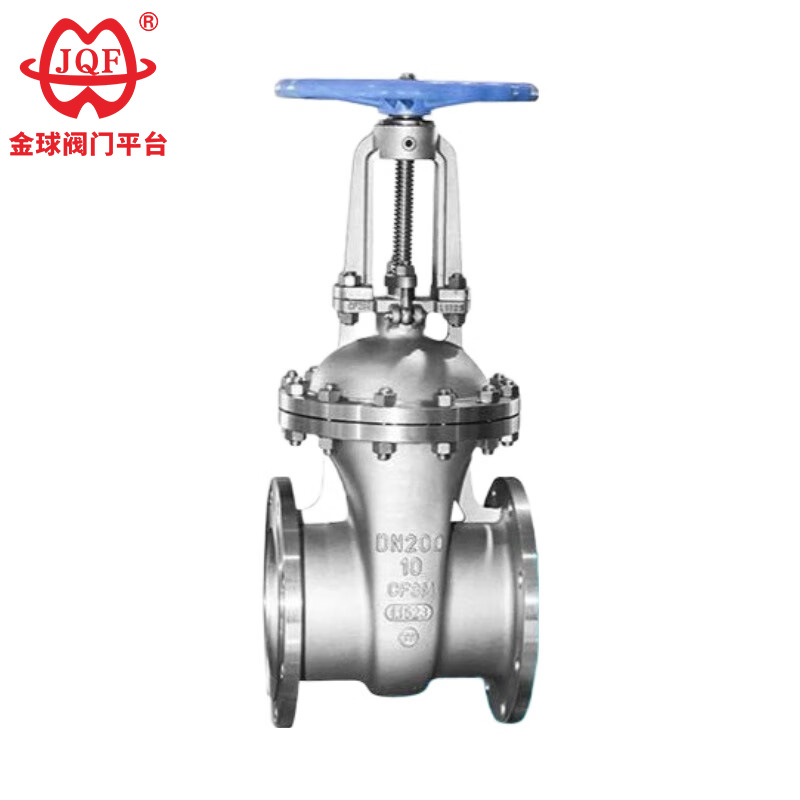

1. GB Standard Stainless Steel Gate Valve on valmistettu austeniittisesta ruostumattomasta teräksestä, joka kestää erinomaisesti hapettavien happamien väliaineiden aiheuttamaa korroosiota.
2. Kun väliaine virtaa GB Standard Stainless Steel Gate Valve -venttiilin läpi, virtaussuunta pysyy muuttumattomana, mikä johtaa alhaiseen nesteen vastukseen.
3. Portin liikesuunta on kohtisuorassa väliaineen virtaussuuntaan nähden, mikä johtaa alhaiseen avautumis- ja sulkeutumismomenttiin ja vaivattomaan toimintaan.
4. Väliaineen virtaussuunta on rajoittamaton, häiritsemättä nestevirtausta tai alentamatta painetta. Väliaine voi virrata luistiventtiilin kummaltakin puolelta saavuttaen aiotun tarkoituksensa. Se sopii erityisen hyvin putkiin, joissa väliaineen virtaussuunta voi muuttua.
5. GB-standardi ruostumattomasta teräksestä valmistettu luistiventtiili on asennettu pystysuoraan venttiilirunkoon, mikä johtaa lyhyeen rakenteeseen.
6. GB-standardin ruostumattomasta teräksestä valmistettu luistiventtiili on hyvä tiivistyskyky. Tiivistyspinnan kuluminen on minimaalista täysin avattuna.
Suunnittelutiedot: GB / T 12234
Rakenteen pituus: GB / T 12221
Liitoslaippa: JB / T 79.1
Testi ja tarkastus: JB / T 9092
Paine - Lämpötila: GB / T 9131
Tuotetunniste: GB / T 12220
| NimellispainePN (MPa) | tapaus | koepaine (MPa) | Suljettu | |
| Suljettu (neste) | Tiiviste (kaasu) | |||
| 1.6 | 2.4 | 1.8 | 0.6 | 1.8 |
| 2.5 | 3.8 | 2.8 | 0.6 | 2.8 |
| 4.0 | 6.0 | 4.4 | 0.6 | 4.4 |
| 6.4 | 9.6 | 7.0 | 0.6 | 7.0 |
| 10.0 | 15.0 | 11.0 | 0.6 | 11.0 |
| 16.0 | 24.0 | 18.0 | 0.6 | 18.0 |
| Kuoren materiaali | Sopiva media | Käytettävä lämpötila (℃) |
| Krominikkeli-titaaniteräs (P-tyyppi) | Typpihapot | ≤200 |
| Kromi-nikkeli-molybdeeni-titaaniteräs (R-tyyppi) | Etikkahappo | ≤200 |
| Runko, konepelti | Venttiililevy, istuin | Venttiilin varsi | Varsi pähkinä | täyteaine | Käsipyörä |
| Kromi-nikkeli-titaaniteräs | Ruostumaton teräs, ruostumaton teräs + kovametalli | Kromi-nikkeli-titaani ruostumaton teräs | Alumiininen pronssi | Teflon | Takorauta |
| Kromi-nikkeli-molybdeeni-titaaniteräs | Ruostumaton teräs, ruostumaton teräs + kovametalli | Kromi-nikkeli-titaani ruostumaton teräs | Alumiininen pronssi | Teflon | Takorauta |

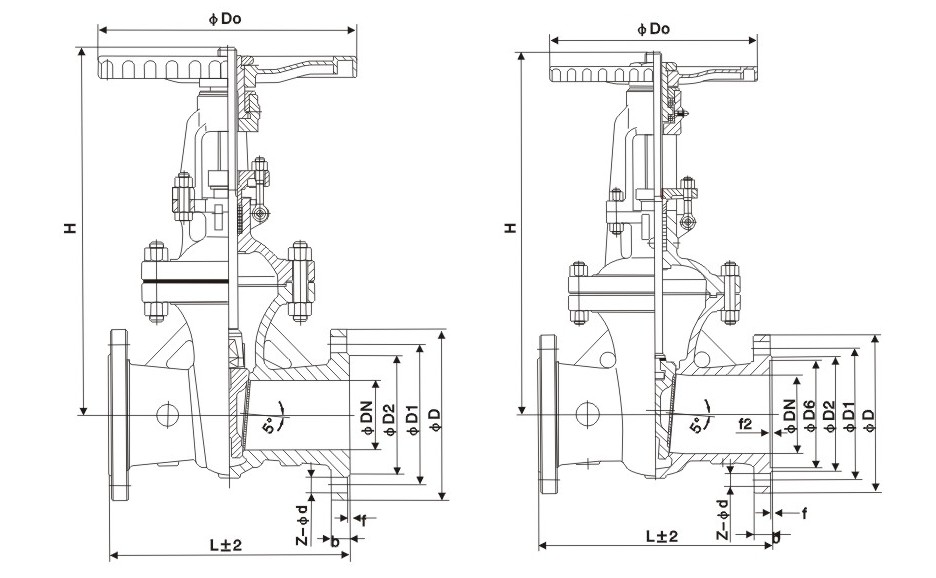

| Nimellinen halkaisija | Päämitat ja liitosmitat | |||||||
| L | D | D1 | D2 | b | Z-d | H | D0 | |
| Z41W-16P | ||||||||
| 15 | 130 | 95 | 65 | 45 | 14-2 | 4-Φ14 | 170 | 120 |
| 20 | 150 | 105 | 75 | 55 | 14-2 | 4-Φ14 | 190 | 140 |
| 25 | 160 | 115 | 85 | 65 | 14-2 | 4-Φ14 | 205 | 160 |
| 32 | 180 | 135 | 100 | 78 | 16-2 | 4-Φ18 | 270 | 180 |
| 40 | 200 | 145 | 110 | 85 | 16-3 | 4-Φ18 | 310 | 200 |
| 50 | 250 | 160 | 125 | 100 | 16-3 | 4-Φ18 | 358 | 240 |
| 65 | 265 | 180 | 145 | 120 | 18-3 | 4-Φ18 | 373 | 240 |
| 80 | 280 | 195 | 160 | 135 | 20-3 | 8-Φ18 | 435 | 280 |
| 100 | 300 | 215 | 180 | 155 | 20-3 | 8-Φ18 | 500 | 300 |
| 125 | 325 | 245 | 210 | 185 | 22-3 | 8-Φ18 | 614 | 320 |
| 150 | 350 | 280 | 240 | 210 | 24-3 | 8-Φ23 | 674 | 360 |
| 200 | 400 | 335 | 295 | 265 | 26-3 | 12-Φ23 | 811 | 400 |
| 250 | 450 | 405 | 355 | 320 | 30-3 | 12-Φ25 | 969 | 450 |
| 300 | 500 | 460 | 410 | 375 | 30-3 | 12-Φ25 | 1145 | 580 |
| 350 | 550 | 520 | 470 | 435 | 34-4 | 16-Φ25 | 1280 | 640 |
| 400 | 600 | 580 | 525 | 485 | 36-4 | 16-Φ30 | 1452 | 640 |
| Z41W-25P | ||||||||
| 15 | 130 | 95 | 65 | 45 | 16-2 | 4-Φ14 | 170 | 120 |
| 20 | 150 | 105 | 75 | 55 | 16-2 | 4-Φ14 | 190 | 140 |
| 25 | 160 | 115 | 85 | 65 | 16-2 | 4-Φ14 | 205 | 160 |
| 32 | 180 | 135 | 100 | 78 | 18-2 | 4-Φ18 | 270 | 180 |
| 40 | 200 | 145 | 110 | 85 | 18-3 | 4-Φ18 | 310 | 200 |
| 50 | 250 | 160 | 125 | 100 | 20-3 | 4-Φ18 | 358 | 240 |
| 65 | 265 | 180 | 145 | 120 | 22-3 | 8-Φ18 | 373 | 240 |
| 80 | 280 | 195 | 160 | 135 | 22-3 | 8-Φ18 | 435 | 280 |
| 100 | 300 | 230 | 190 | 160 | 24-3 | 8-Φ23 | 500 | 300 |
| 125 | 325 | 270 | 220 | 188 | 28-3 | 8-Φ25 | 614 | 320 |
| 150 | 350 | 300 | 250 | 218 | 30-3 | 8-Φ25 | 674 | 360 |
| 200 | 400 | 360 | 310 | 278 | 34-3 | 12-Φ25 | 811 | 400 |
| 250 | 450 | 425 | 370 | 332 | 36-3 | 12-Φ30 | 969 | 450 |
| 300 | 500 | 485 | 430 | 390 | 40-4 | 16-Φ30 | 1145 | 580 |
| 350 | 550 | 550 | 490 | 448 | 44-4 | 16-Φ34 | 1280 | 640 |
| 400 | 600 | 610 | 550 | 505 | 48-4 | 16-Φ34 | 1452 | 640 |
