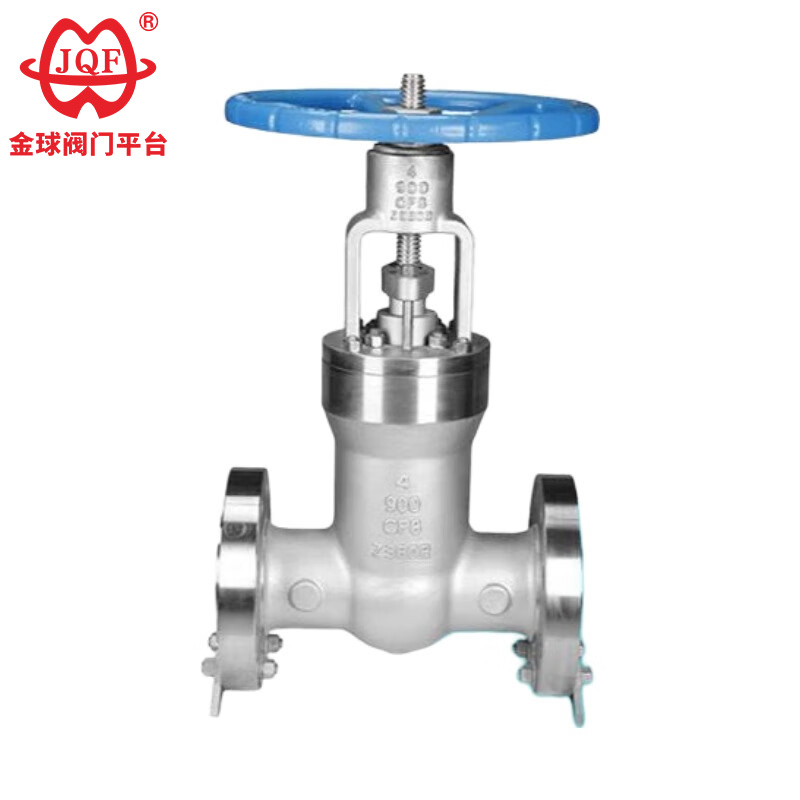

API High Pressure Gate Valve

JQF Valve factory's durable API high pressure gate valve features a gate design for the opening and closing element. The gate is made of ductile iron and uses an integral rubber coating process, combined with a flat-bottom gate seat structure, effectively reducing debris accumulation and improving sealing performance. Because the sealing surface of the API High Pressure Gate Valve is susceptible to erosion, has a larger overall size, and a longer opening and closing time, it is often used in infrequently operated applications.

Executive Standard

Suunnittelukriteerit: API 600 / ASME B16.34
Rakenteen pituus ASME B16.10
Pussihitsauksen koko ASME B16.5
Testi ja tarkastus API 598
Paine - Lämpötila: ASME B16.34

Ominaisuudet

API-korkeapaineluistiventtiilejä kutsutaan myös voimalaitosventtiileiksi. Niitä käytetään pääasiassa lämpövoimaloiden erilaisissa putkistojärjestelmissä, jotka vastaavat väliainevirran (kuten vesi tai höyry) kytkemisestä tai katkaisemisesta. Tavallisiin venttiileihin verrattuna voimalaitoksen venttiilien erinomainen ominaisuus on niiden kyky kestää erittäin korkeita lämpötiloja ja paineita. Niillä on myös erityinen muotoilu - itsetiivistävä rakenne. Tällä rakenteella on etu: mitä korkeampi järjestelmän paine, sitä parempi tiivistysvaikutus. Näiden ominaisuuksien ansiosta niitä käytetään laajasti tietyissä korkeissa lämpötiloissa ja korkeapaineisissa työoloissa, ja niitä on vaikea korvata muilla venttiilituotteilla.
1. Kitkaton avaaminen ja sulkeminen: Tämä ominaisuus ratkaisee perinteisten venttiilien tiivistyspintojen välisen kitkaongelman, mikä johtaa vakaampaan tiivistyskykyyn.
2. Päälle asennettu rakenne: Kun venttiili on asennettu putkilinjaan, jos tarkastus tai huolto on tarpeen, se voidaan tehdä suoraan verkossa ilman, että sitä irrotetaan. Tämä vähentää merkittävästi seisokkeja ja säästää ylläpitokustannuksia.
3. Yhden istukan rakenne: Poistaa venttiiliontelon epänormaalin paineen nousun ongelman, joka vaikuttaa turvalliseen käyttöön.
4. Alhainen vääntömomenttirakenne: Erikoisrakenteella suunniteltu venttiilivarsi mahdollistaa helpon avaamisen ja sulkemisen minimaalisella voimalla.
5. Kiilamainen tiivisterakenne: API-korkeapaineluukkuventtiili käyttää venttiilin varren tarjoamaa mekaanista voimaa kiilan muotoisen portin painamiseen venttiilin istukkaa vasten tiivistyksen saavuttamiseksi, mikä varmistaa, että venttiilin tiivistyskyky pysyy vakaana, eivätkä putkilinjan paineen vaihtelut vaikuta siihen.
6. Itsepuhdistuva tiivistepinnan rakenne: Kun API High Pressure Gate Valve -venttiilin portti kallistuu auki venttiilin istukasta, putkilinjassa oleva neste virtaa tasaisesti koko portin tiivistepinnan kehällä. Tämä estää nopeaa nestettä syövyttämästä vain yhtä osaa venttiilin istukasta ja huuhtelee pois myös tiivistepinnalle kertyneet epäpuhtaudet, jolloin saavutetaan itsepuhdistuminen.

Suorituskykyparametrit

Pääosan materiaali

Päämuoto ja liitännän mitat
