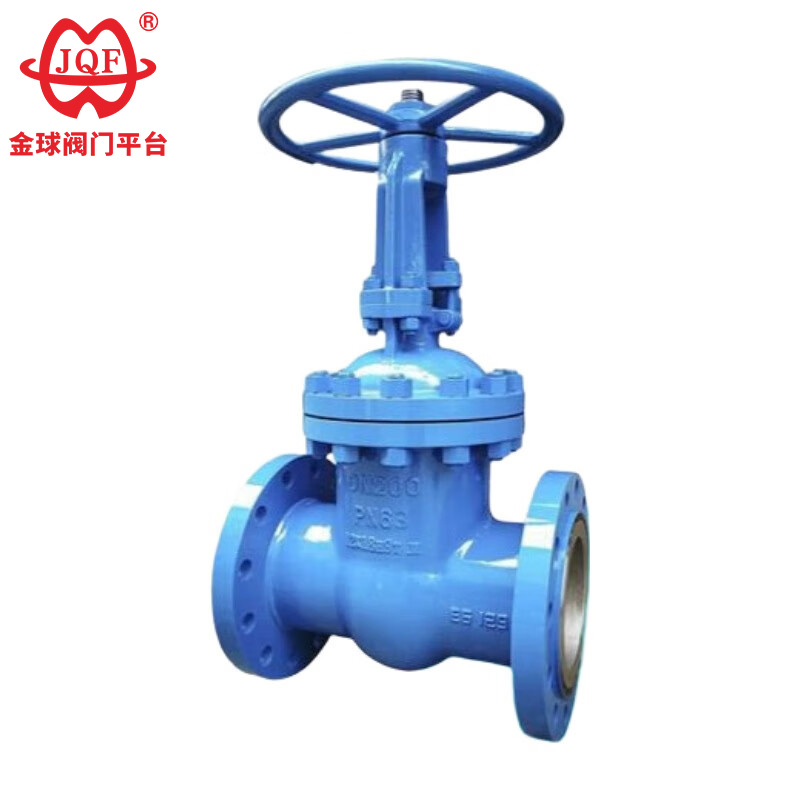

JQF Valven tehdas valmistaa korkealaatuisia GB-standardin mukaisia laipallisia luistiventtiilejä, joita käytetään laajasti petrokemian-, lämpövoima- ja muissa öljytuote- ja höyryputkissa avaamis- ja sulkemislaitteina putkien välineiden yhdistämiseen tai katkaisemiseen. Valitsemalla erilaisia materiaaleja, räätälöidyt GB-standardin laipalliset luistiventtiilit sopivat erilaisille väliaineille, kuten vesi, höyry, öljy, typpihappo, etikkahappo, voimakkaat hapettavat väliaineet ja urea, ja niitä on saatavana manuaalisena, kartiohammasvaihteisena ja sähkökäyttöisenä versiona.
Asennusta edeltävät tarkastukset
Tarkista GB-standardin laipallisten luistiventtiilien materiaalien yhteensopivuus nesteen, lämpötilan ja paineen kanssa. Tarkista laippojen pinnat naarmujen varalta, varmista, että tiivistemateriaali vastaa käyttöolosuhteita ja varmista, että pultit/mutterit täyttävät lujuusvaatimukset.
Asennuksen kohdistus
Älä koskaan kohdista GB-standardin laipallisia luistiventtiilejä väkisin. Virheellinen kohdistus aiheuttaa istuimen vääristymiä, vuotoja tai rakenteellisia jännityksiä. Tue putket itsenäisesti venttiilin lähellä. Kiristä pultit vähitellen tähtikuviolla tasaiseen momenttiin. Kiristä uudelleen 24–48 tunnin järjestelmän käytön jälkeen.
Toimintakuri
Avaa tai sulje kokonaan GB-standardin laipalliset luistiventtiilit – osittain avoimet asennot kiihdyttävät istuimen/portin kulumista suuren nopeuden aiheuttamasta virtauksesta. Käytä vain käsipyöriä; vältä jakoavaimia/vipuja. Karan voitelu (EP-luokan rasva) on pakollinen neljännesvuosittain.
Testaus ylläpito
Testaa GB-standardin mukaiset laipalliset luistiventtiilit hydrostaattisesti asennuksen jälkeen 1,5× PN-luokituksella ennen järjestelmän käyttöönottoa. Eristä venttiilit loppupään laitteista testauksen aikana. Vuosittain: tarkista tiivisteholkin tiiviys, varren korroosio ja laippaliitoksen eheys. Vaihda kuluneet tiivisterenkaat välittömästi hajapäästöjen estämiseksi.
Varastoinnin käsittely
Säilytä venttiilit sisätiloissa kosteudelta suojattuna. Pidä päätykappaleet kiinni asennukseen asti.
1. Tehokas rakenne: GB-standardin laipallisilla luistiventtiileillä on rationaalisesti konfiguroitu rakenne, joka hyödyntää tehokkaasti tilaa ja saavuttaa erinomaisen venttiilirungon vakauden, minimoidun nesteen vastuksen ja optimoidun virtauskertoimen.
2. Pidempi tiivisteen käyttöikä: Tiivistysrajapinnassa käytetään ruostumatonta terästä ja kovametallipinnoitetta, mikä minimoi kulumisen ja pidentää merkittävästi käyttöikää.
3. Luotettava ja helppokäyttöinen: Joustava grafiittitiiviste varmistaa luotettavan tiivisteen eheyden, mikä johtaa sujuvaan toimintaan ja minimaaliseen käyttövääntömomenttiin.
4. Monipuoliset käyttötavat: GB-standardin laipalliset luistiventtiilit ovat yhteensopivia erilaisten käyttömekanismien kanssa, mukaan lukien manuaaliset, pneumaattiset, sähköiset ja hammaspyöräkäyttöiset, täyttämään erilaiset sovellusvaatimukset.
5. Monipuoliset rakenteet: Saatavana eri rakennekokoonpanoissa, mukaan lukien joustava kiilaportti, jäykkä yksiportti tai rinnakkainen (kaksoisportti).
Suunnittelutiedot: GB / T 12234
Rakenteen pituus: GB / T 12221
Liitoslaippa: JB / T 79.1
Testi ja tarkastus: JB / T 9092
Paine - Lämpötila: GB / T 9131
Tuotetunniste: GB / T 12220
| NimellispainePN (MPa) | tapaus | koepaine (MPa) | Suljettu | |
| Suljettu (neste) | Tiiviste (kaasu) | |||
| 1.6 | 2.4 | 1.8 | 0.6 | 1.8 |
| 2.5 | 3.8 | 2.8 | 0.6 | 2.8 |
| 4.0 | 6.0 | 4.4 | 0.6 | 4.4 |
| 6.4 | 9.6 | 7.0 | 0.6 | 7.0 |
| 10.0 | 15.0 | 11.0 | 0.6 | 11.0 |
| 16.0 | 24.0 | 18.0 | 0.6 | 18.0 |
| Kuoren materiaali | Sopiva media | Käytettävä lämpötila (℃) |
| Hiiliteräs (C-tyyppi) | Vesi, höyry, öljy | ≤425 |
| Krominikkeli-titaaniteräs (P-tyyppi) | Typpihapot | ≤200 |
| Kromi-nikkeli-molybdeeni-titaaniteräs (R-tyyppi) | Etikkahappo | ≤200 |
| Kromi-molybdeeniteräs (tyyppi I) | Vesi, höyry, öljy | ≤550 |
| Runko, konepelti | Venttiililevy, istuin | Venttiilin varsi | Varsi pähkinä | täyteaine | Käsipyörä |
| Hiiliteräs | Laadukas hiiliteräs + kovametalli tai ruostumaton teräs | Kromi ruostumaton teräs | Alumiininen pronssi | Grafiittiasbestipakkaus | Takorauta |
| Kromi-nikkeli-titaaniteräs | Ruostumaton teräs, ruostumaton teräs + kovametalli | Kromi-nikkeli-titaani ruostumaton teräs | Alumiininen pronssi | Teflon | Takorauta |
| Kromi-nikkeli-molybdeeni-titaaniteräs | Ruostumaton teräs, ruostumaton teräs + kovametalli | Kromi-nikkeli-titaani ruostumaton teräs | Alumiininen pronssi | Teflon | Takorauta |
| Kromi-molybdeeniteräs | Seosteräs + karbidi | Kromi-molybdeeniteräs | Alumiininen pronssi | Joustava asbesti | Takorauta |

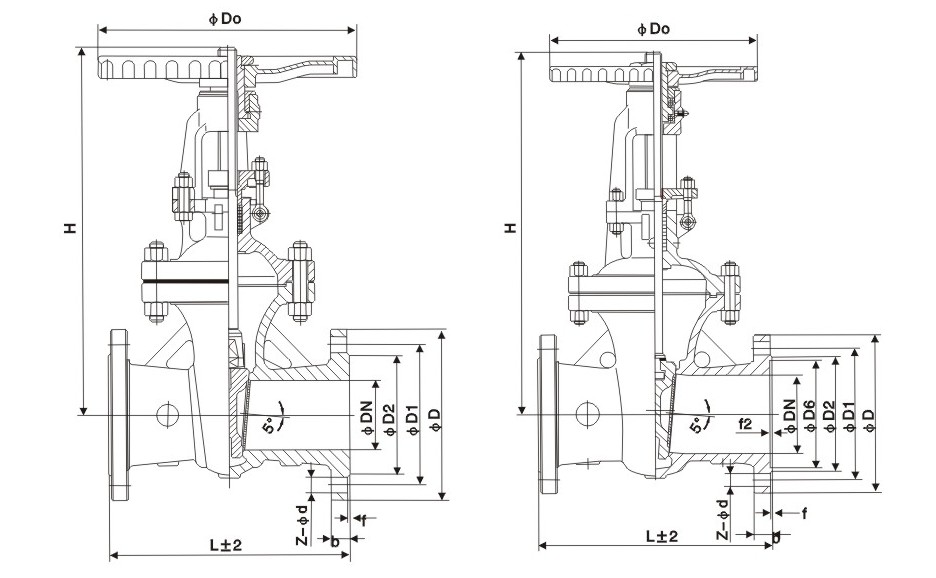

| Nimellinen halkaisija | Päämitat ja liitosmitat | |||||||
| L | D | D1 | D2 | b | Z-d | H | D0 | |
| Z41H-16C | ||||||||
| 15 | 130 | 95 | 65 | 45 | 14-2 | 4-Φ14 | 170 | 120 |
| 20 | 150 | 105 | 75 | 55 | 14-2 | 4-Φ14 | 190 | 140 |
| 25 | 160 | 115 | 85 | 65 | 14-2 | 4-Φ14 | 205 | 160 |
| 32 | 180 | 135 | 100 | 78 | 16-2 | 4-Φ18 | 270 | 180 |
| 40 | 200 | 145 | 110 | 85 | 16-3 | 4-Φ18 | 310 | 200 |
| 50 | 250 | 160 | 125 | 100 | 16-3 | 4-Φ18 | 358 | 240 |
| 65 | 265 | 180 | 145 | 120 | 18-3 | 4-Φ18 | 373 | 240 |
| 80 | 280 | 195 | 160 | 135 | 20-3 | 8-Φ18 | 435 | 280 |
| 100 | 300 | 215 | 180 | 155 | 20-3 | 8-Φ18 | 500 | 300 |
| 125 | 325 | 245 | 210 | 185 | 22-3 | 8-Φ18 | 614 | 320 |
| 150 | 350 | 280 | 240 | 210 | 24-3 | 8-Φ23 | 674 | 360 |
| 200 | 400 | 335 | 295 | 265 | 26-3 | 12-Φ23 | 811 | 400 |
| 250 | 450 | 405 | 355 | 320 | 30-3 | 12-Φ25 | 969 | 450 |
| 300 | 500 | 460 | 410 | 375 | 30-3 | 12-Φ25 | 1145 | 580 |
| 350 | 550 | 520 | 470 | 435 | 34-4 | 16-Φ25 | 1280 | 640 |
| 400 | 600 | 580 | 525 | 485 | 36-4 | 16-Φ30 | 1452 | 640 |
| Z41H-25 | ||||||||
| 15 | 130 | 95 | 65 | 45 | 16-2 | 4-Φ14 | 170 | 120 |
| 20 | 150 | 105 | 75 | 55 | 16-2 | 4-Φ14 | 190 | 140 |
| 25 | 160 | 115 | 85 | 65 | 16-2 | 4-Φ14 | 205 | 160 |
| 32 | 180 | 135 | 100 | 78 | 18-2 | 4-Φ18 | 270 | 180 |
| 40 | 200 | 145 | 110 | 85 | 18-3 | 4-Φ18 | 310 | 200 |
| 50 | 250 | 160 | 125 | 100 | 20-3 | 4-Φ18 | 358 | 240 |
| 65 | 265 | 180 | 145 | 120 | 22-3 | 8-Φ18 | 373 | 240 |
| 80 | 280 | 195 | 160 | 135 | 22-3 | 8-Φ18 | 435 | 280 |
| 100 | 300 | 230 | 190 | 160 | 24-3 | 8-Φ23 | 500 | 300 |
| 125 | 325 | 270 | 220 | 188 | 28-3 | 8-Φ25 | 614 | 320 |
| 150 | 350 | 300 | 250 | 218 | 30-3 | 8-Φ25 | 674 | 360 |
| 200 | 400 | 360 | 310 | 278 | 34-3 | 12-Φ25 | 811 | 400 |
| 250 | 450 | 425 | 370 | 332 | 36-3 | 12-Φ30 | 969 | 450 |
| 300 | 500 | 485 | 430 | 390 | 40-4 | 16-Φ30 | 1145 | 580 |
| 350 | 550 | 550 | 490 | 448 | 44-4 | 16-Φ34 | 1280 | 640 |
| 400 | 600 | 610 | 550 | 505 | 48-4 | 16-Φ34 | 1452 | 640 |
