Korkea laatupalloventtiilit tarjoaaJQF venttiili, ammattimainen venttiilien valmistaja Kiinassa. Käytämme tarkkuusvalmistustekniikkaa ja korkealaatuisia materiaaleja, joita käytetään öljy-, kemian-, sähkö-, lääke-, vedenkäsittely- ja muilla aloilla korkean, keskisuuren ja matalan paineen olosuhteissa vakaan avautumisen ja sulkemisen sekä virtauksen säätelyn takaamiseksi.
1. Tarkkuus nollavuototiiviste: Maapalloventtiilin kartiomainen venttiililevy ja siihen sopiva metalli-istukka on tarkkuushiottu pinnan karheuteen Ra ≤ 0,4 μm, mikä varmistaa ilmatiiviin tiivisteen, joka täyttää API 598 Class VI- ja ANSI B16.34 -vuotostandardit. Tiiviste säilyttää eheyden höyryjärjestelmissä, raakaöljyputkissa ja happamissa väliaineissa.
2. Lineaarisen kuristuksen ohjausominaisuus: KestäväpalloventtiilitRinnakkaisventtiililevyrakenne mahdollistaa suoran varren ohjauksen. Toisin kuin pyörivät venttiilit, tämä rakenne eliminoi nopean nesteen vaikutuksen venttiilin istukkaan kuristustoimintojen aikana. ISO 5208 Class V hiomavirtaustestin mukaan tiivisteen kuluminen vähenee 78 %.
3. Sertifioitu suorituskyky äärimmäisessä kunnossa
Taottu ASTM A105 tai valu ASTM A216 WCB-venttiilirunko kestää paineita välillä PN16 - PN420. Valmistettu korroosionkestävästä ruostumattomasta CF8M duplex-teräksestä, se kestää lämpökiertoa -196 °C - 600 °C ANSI B16.34 -standardien mukaisesti.
4. Huolto-optimoitu suunnittelu
17-4PH sadekarkaistu varsi yhdistettynä muotoiltuun joustavaan grafiittitiivistekokoonpanoon on testattu ISO 15848-1 -päästöstandardien mukaisesti yli 200 000 mekaanisella jaksolla. Itsevoiteleva PTFE-tukirengas takaa jatkuvan toiminnan yli 5 vuoden ajan ilman tiivistepesän säätöjä.
5. Sovelluskohtainen virtausgeometria
T-Type: Tarjoaa ANSI Class VI -yhteensopivan sulkuventtiilin suorissa putkiosissa, joiden Cv-arvo on 30 % alempi kuin alan keskiarvo.

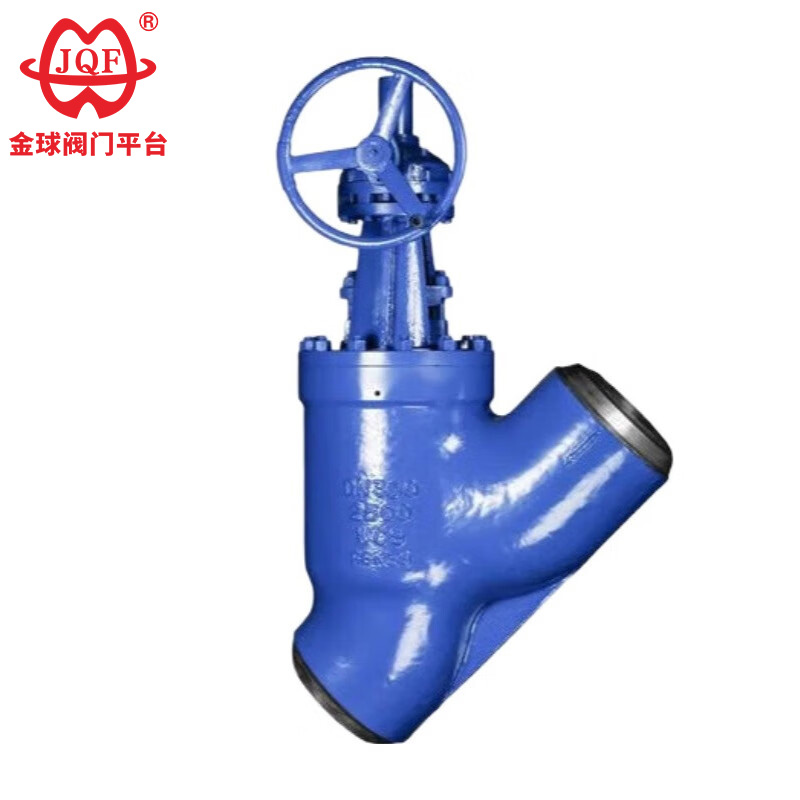

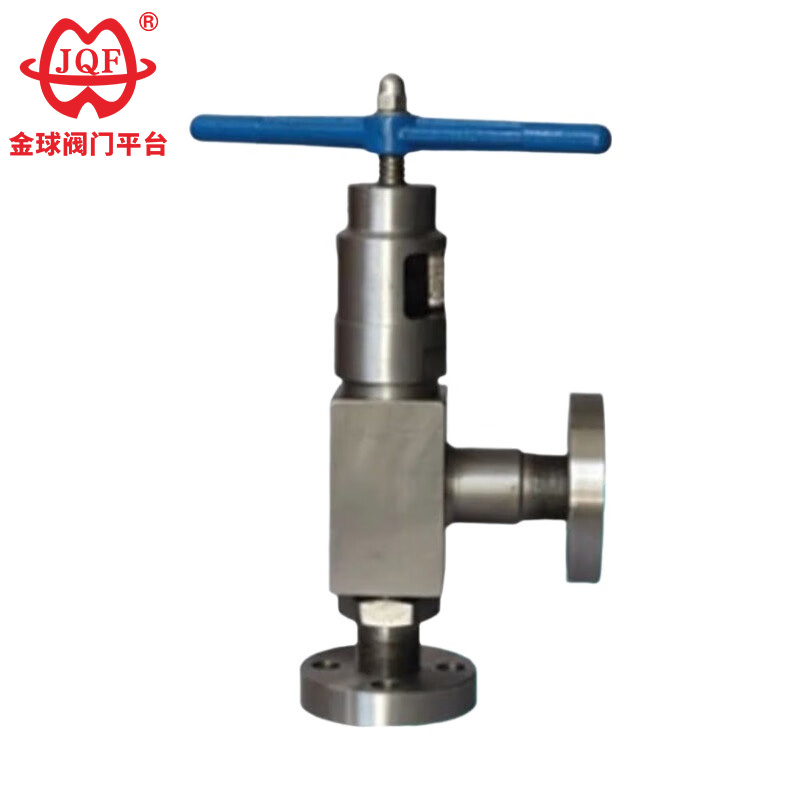

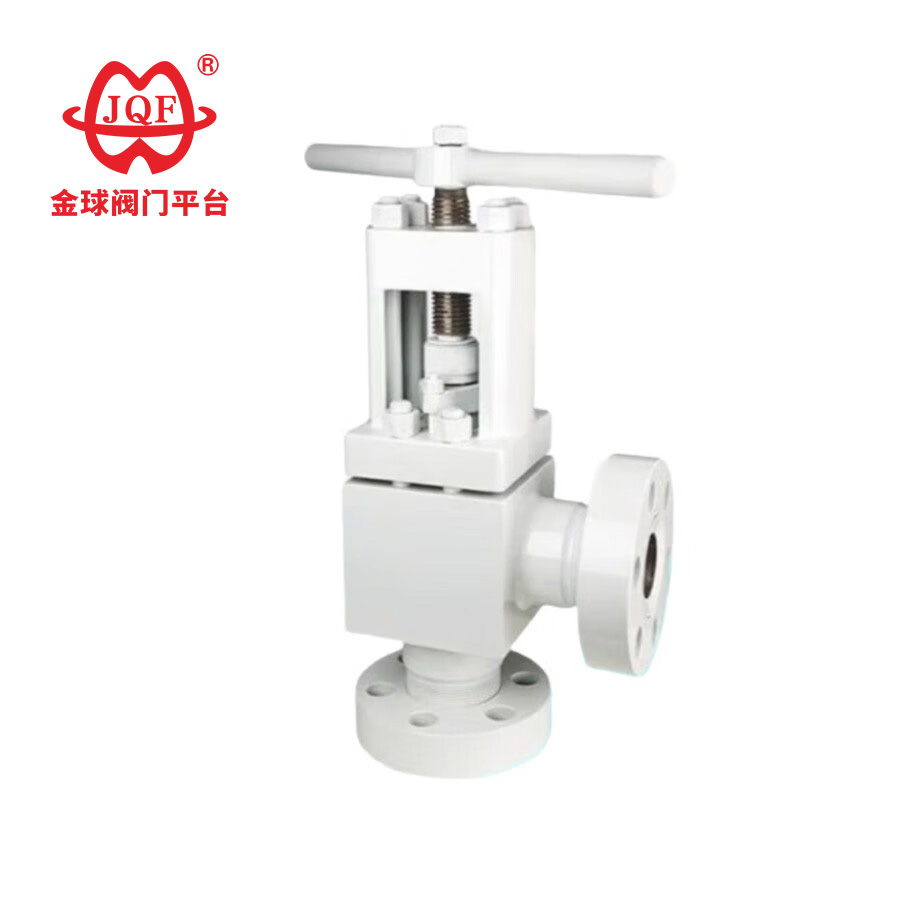

Kulmatyyppi: Mahdollistaa nesteen ohjaamisen 90°, jolloin painehäviö pienenee 42 % perinteisiin malleihin verrattuna. Y-tyyppi: 55° istuinkulma minimoi turbulenssin muodostumisen syövyttävissä aineissa yli 25 m/s nopeuksilla.
6. Nimelliskuormituskäyttöjärjestelmä: Manuaalinen käyttö käyttää kaksipäistä puolisuunnikkaan muotoista kierrettä, jonka mekaaninen etu on 20:1. Automaattinen versio sisältää ATEX/IECEx-sertifioidun pneumaattisen toimilaitteen ja IEC 60529 IP68 -uppomoottorin etäasemointia varten. Hätäpysäytyslaite täyttää standardin IEC 61508 SIL 2 vaatimukset.
Öljy ja kaasu: Putket, jalostamot.
Chemical & Pharma: Syövyttävän nesteen torjunta.
Voimalaitokset: Kattilan syöttövesi, höyryjärjestelmät.
Vedenkäsittely: Kunnallinen vesihuolto, jätevesi.
1. Edistynytpalloventtiilit käsipyörillä tai kahvoilla käytettävät voidaan asentaa mihin tahansa putkilinjan kohtaan.
2. Käsipyörät, kahvat ja mikroliikemekanismit eivät ole sallittuja nostotarkoituksiin.
3. Väliaineen virtaussuunnan tulee olla yhdenmukainen venttiilin rungossa näkyvän nuolen suunnan kanssa.
