Ammattimaisena venttiilivalmistajanaJQF venttiilihaluaa tarjota sinulle korkealaatuistaSuoran maapallon venttiilitjoiden nimellispaineet vaihtelevat 1,0 - 16,0 MPa ja soveltuvat lämpötilat -196 ℃ - 700 ℃. Keskeinen rakenteellinen ominaisuus on tulpan muotoisen venttiililevyn lineaarinen liike väliaineen virtaussuunnassa, mikä johtaa lyhyeen avaus- ja sulkemisiskuun, nopeaan toimintaan ja erittäin kulutusta kestäviin tiivistyspintoihin. Noudattamalla "Laatu ensin" -liiketoimintafilosofiaa olemme ansainneet asiakkaidemme luottamuksen ja tuen erinomaisella laadulla ja palvelulla. Toivomme vilpittömästi yhteistyötä kollegoiden kanssa kaikilta elämänaloilta etsiäksemme yhteistä kehitystä ja vaihtaaksemme ideoita!

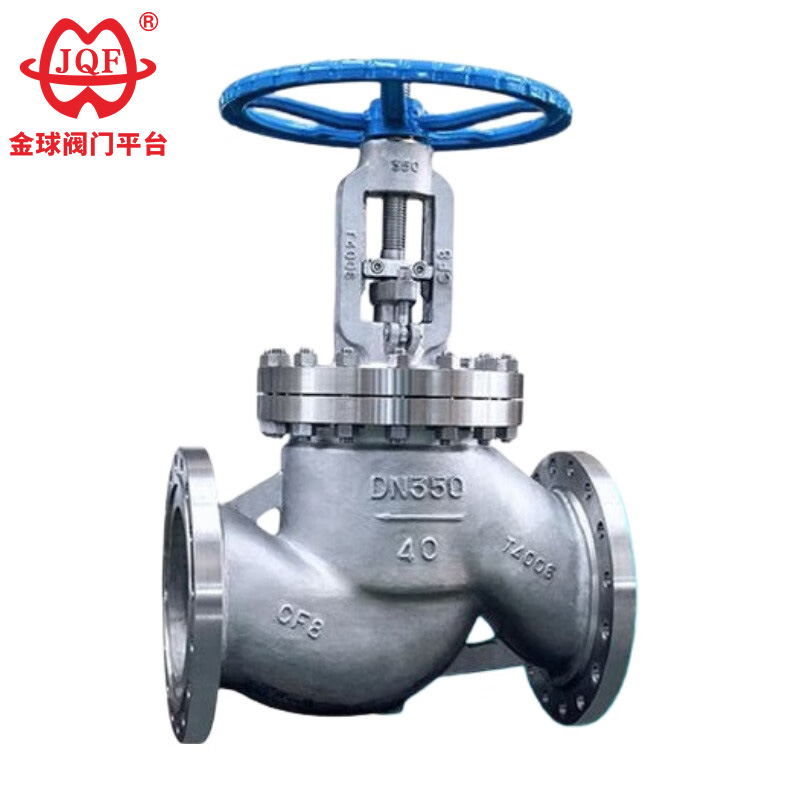

Foshan Jinquan Valve Co., Ltd.:n Straight Globe Valve on laajalti käytetty venttiilityyppi. Sen ydinominaisuus on, että se avautuu ja sulkeutuu venttiililevyn pystysuuntaisella liikkeellä venttiilin istukan keskilinjaa pitkin, mikä säätelee nesteiden virtausta ja säätelyä. Sen virtausreitti on S-muotoinen, mikä johtaa suhteellisen korkeaan nestevastukseen, mutta se tarjoaa hyvän tiivistyskyvyn ja on helppo huoltaa.
Venttiilin runko: Keskimääräistä kulkua johtava kanava, tyypillisesti valurautaa/ruostumatonta terästä, laippaliitännöillä.
Venttiilin varsi: Suoravarsikäyttöinen komponentti, saatavana nousevana varren (ulkokierteen) ja pyörivän varren (sisäkierre) muodossa.
Venttiililevyn tiivistepari: Levy- tai mäntämalli, jossa käytetään kumi/PTFE-komposiittitiivistepintaa.
Käsipyörän pyöriminen ohjaa pyörän aksiaalista liikettäSuoran maapallon venttiilitkara, jolloin venttiililevy koskettaa venttiilin istukkaa pakotettua tiivistystä varten. Väliaine virtaa yksisuuntaisesti, tyypillisesti pienemmällä sisääntulolla ja korkeammalla ulostulolla; suurin virtausnopeus tapahtuu, kun avaus- ja sulkemisisku on 25–30 % nimellishalkaisijasta.
(1) Straight Globe -venttiileillä on yksinkertaisempi rakenne kuin luistiventtiilillä, mikä helpottaa niiden valmistamista ja huoltamista.
(2) Tiivistyspinta on vähemmän alttiina kulumiselle ja naarmuuntumiselle, mikä johtaa hyvään tiivistyskykyyn. Venttiililevyn ja venttiilirungon tiivistepinnan välillä ei ole suhteellista liukumista avaamisen ja sulkemisen aikana, joten kuluminen ja naarmut eivät ole vakavia, mikä johtaa hyvään tiivistyskykyyn ja pitkään käyttöikään.
(3) Avaamisen ja sulkemisen aikana venttiilin levyisku on pieni, mikä johtaa luistiventtiiliä pienempään korkeuteen, mutta pidempään rakenteelliseen pituuteen.
(4) Avaus- ja sulkemismomentti on suuri, mikä vaatii enemmän vaivaa ja aikaa.
(5) Nesteen vastus on korkea johtuen venttiilirungon mutkikkaasta väliainekanavasta, mikä johtaa korkeaan nesteen vastustukseen ja virrankulutukseen.
(6) Väliaineen virtaussuunnassa, kun nimellispaine PN≤16MPa, käytetään yleensä samanvirtaista virtausta, jolloin väliaine virtaa ylöspäin venttiililevyn alapuolelta; kun nimellispaine PN≥20MPa, käytetään yleensä vastavirtaa, jolloin väliaine virtaa alaspäin venttiililevyn yläpuolelta tiivistyskyvyn parantamiseksi. Käytössä väliaine venttiilissä voi virrata vain yhteen suuntaan eikä voi muuttaa suuntaa.
(7) Täysin auki ollessaan venttiililevy altistuu usein eroosiolle.
Venttiilin varren akseli aSuoran maapallon venttiiliton kohtisuorassa venttiilin istukan tiivistepintaan nähden. Venttiilin varren avaus- tai sulkemisisku on suhteellisen lyhyt, ja sillä on erittäin luotettava sulkutoiminto, mikä tekee tämän tyyppisestä venttiilistä sopivan käytettäväksi keskipitkän katkaisu-, säätö- tai kuristuslaitteena.
