Poistolaitteen pneumaattinen takaiskuventtiili

Jinqiu Valve valmistaa ja myy pääasiassa palloventtiilejä, läppäventtiilejä, luistiventtiilejä, takaiskuventtiilejä, laippoja ja muita tuotteita. Laadukkaat ja räätälöidyt imurin pneumaattiset takaiskuventtiilimme on valmistettu GB-, ANSI-, JIS- ja DIN-standardien mukaisesti, ja niiden tärkeimmät edut ovat niiden luotettava tiivistys ja tehokas vesivasaran vaimennus. Tuotteemme tarjoavat hyvän hintaedun, joka kattaa suurimman osan Kiinasta sekä Euroopan, Kaakkois-Aasian ja Lähi-idän markkinat. Odotamme innolla tulevaa pitkäaikaiseksi kumppaniksesi Kiinassa.

Lähetä kysely

Tuotteen Kuvaus

This high quality extractor pneumatic check valve from Jinqiu Valve factory features a wear-resistant hard alloy overlay, ensuring stable and reliable sealing. Simultaneously, a counterweight and cylinder structure provide balancing force during forward flow, aiding in valve opening and smooth operation, while enabling rapid closure during reverse flow, effectively preventing water hammer.

1. Useita pääteliitäntöjä, VCR/pakkausliitin/naaras/urosliitäntätavat ovat valinnaisia.
2. Täyshitsattu rakenne, ei sisäkierteitä.
3. FKM-tiivisterengas varmistaa suljetun kytkennän mahdollisuuden.
4. Eteenpäin suuntautuva virtaus voidaan muodostaa, kun ylävirran paine on alle 0,14 bar (2 PSIG).
5. Se voidaan sulkea, kun vastapaine on alle 0,4 bar (2 PSIG).
6. Vakiokeskimääräinen sisäpinnan karheus on Ra20 uin. (0,5 um), sähkökiillotus Ra10 uin karheuteen. (0,25um) on valinnainen.

Huom

Poistoilman pneumaattinen takaiskuventtiili on suunniteltu vain virtaussuunnan ohjaamiseen, eikä sitä saa koskaan käyttää turvavapautuslaitteena.
Kun poistoilman pneumaattista takaiskuventtiiliä ei ole avattu vähään aikaan, sen ensimmäinen avautumispaine voi olla suurempi kuin asetettu avautumispaine.
H64Y tyyppi 1500 (Lb) ~ 2500 (Lb) korkean lämpötilan puskuhitsauksen takaiskuventtiili luokkaan 1500 ~ 2500 lb, käyttölämpötila -29 ~ 570 ℃ öljy-, kemian-, lämpövoimaloissa ja muissa putkilinjan olosuhteissa.

H64Y-1500Lb päämuoto ja liitännän mitat

Nimellishalkaisija PNS (in)	Mitat ja liitosmitat			paino
Nimellishalkaisija PNS (in)	d	L	H	paino
2	50	330	240	40
3	60	368	305	60
4	80	457	315	95
5	96	533	409	170
6	118	610	465	186
8	147	762	528	415
10	180	914	613	658
12	222	1041	680	1200
14	254	1118	745	1638

H64Y-2500Lb päämuoto ja liitännän mitat

NimellishalkaisijaPNS (in)	Mitat ja liitosmitat			paino
NimellishalkaisijaPNS (in)	d	L	H	paino
3	54	368	297	44
4	70	457	385	110
5	86	533	410	130
6	104	610	455	192
8	130	762	557	466
10	162	914	615	730
12	210	1041	715	1120
14	234	1118	790	1495
16	264	1245	815	1950
18	304	1397	815	2400

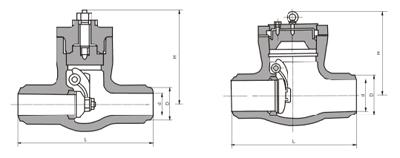

Rakenne kuva
