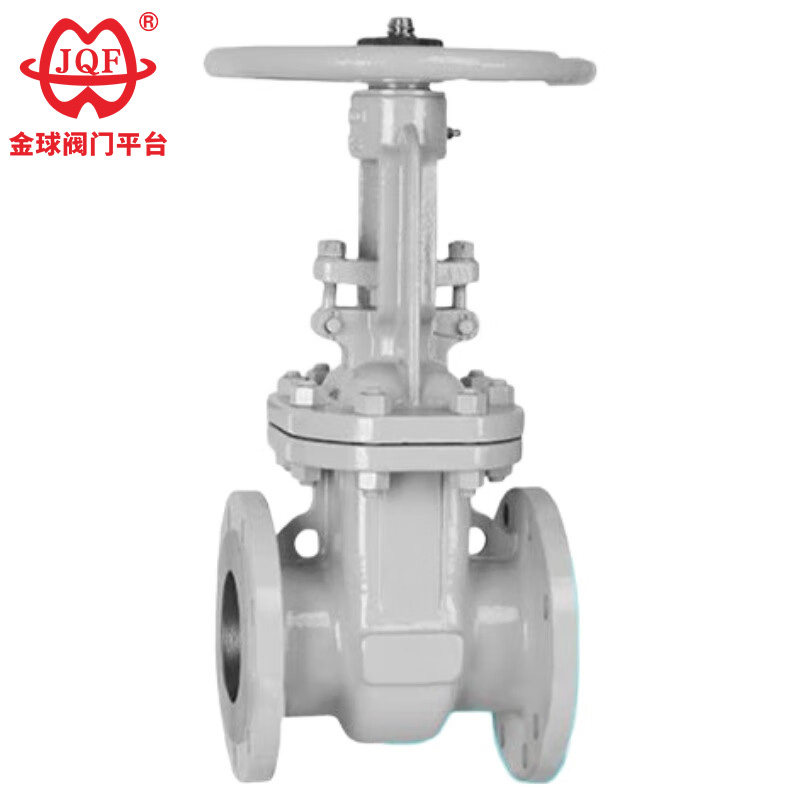

Venäjän standardi porttiventtiili

JQF Valve on laajamittainen venttiilivalmistaja Kiinassa, joka yhdistää tieteellisen tutkimuksen, kehityksen, suunnittelun, tuotannon, myynnin ja palvelun. Tämä korkealaatuinen Russian Standard Gate Valve varastossa oleva ei-nouseva varsi luistiventtiili on valmistettu pallografiittivaluraudasta ja varustettu joustavalla kumitiivisterenkaalla luotettavan tiivistyksen ja kestävyyden varmistamiseksi. Sen kompakti rakenne tarjoaa korkean jäykkyyden ja luotettavuuden, kun taas joustava porttirakenne estää muodonmuutoksia epänormaalissa kuormituksessa tai lämpötiloissa. Venttiili on varustettu vierintälaakereilla, mikä helpottaa suurempien kokojen käyttöä ja tukee räätälöityjä materiaaleja ja istukkavaihtoehtoja erilaisiin käyttöolosuhteisiin.

Lähetä kysely

Tuotteen Kuvaus

The durable Russian Standard Gate Valve manufactured by JQF Valve is widely used in the inlet and outlet channels or media shut-off devices of oil and steam pipelines in petrochemical, thermal power and other industries. It has passed CE certification, is of high quality and durable, and ensures compliance with EU safety standards, guaranteeing market access compliance.

1. Tila-optimoitu nestedynamiikka-arkkitehtuuri: Rakenteellisesti optimoitu runkorakenne tarjoaa venttiilirungolle poikkeuksellisen jäykkyyden ja esteettömän virtausgeometrian, minimoiden painehäviön.
2. Edistynyt komposiittitiivistyspinta: Russian Standard Gate Valve käyttää patentoitua metallurgista teknologiaa korroosionkestävien metalliseosten yhdistämiseen volframikarbidimatriisiin, mikä saavuttaa poikkeuksellisen pitkän käyttöiän, joka ylittää huomattavasti alan standardit.
3. Kitkaton varsikäyttöjärjestelmä: Anisotrooppiset grafiittitiivisterenkaat varmistavat vuotamattoman varren tiivisteen samalla, kun ne tarjoavat selkeän, alhaisen vääntömomentin käytön helpon ja vaivattoman käytön vuoksi.
4. Multi-Mode Actuation Integration: Russian Standard Gate Valve tarjoaa kattavan toimilaitteen yhteensopivuuden, mukaan lukien manuaaliset käsipyörät, pneumaattiset toimilaitteet, sähkömoottorit ja planeettavaihteiston supistimet, mikä mahdollistaa yleisen käytön.
5. Konfiguroitava venttiililevytopologiaalusta: Kolme erilaista tiivistyskokoonpanoa: paineen mukaan mukautuva joustava yksiportti, suuren kuormituksen jäykkä yksiportti ja kaksisuuntainen kaksisuuntainen rinnakkaisportti.

Toteutusstandardit

Suunnittelutiedot: GB / T 12234
Rakenteen pituus: GB / T 12221
Liitoslaippa: r0CT12815-08-I
Testi ja tarkastus: JB / T 9092
Paine - Lämpötila: GB / T 9131
Tuotetunniste: GB / T 12220

Suorituskykyparametrit

NimellispainePN (MPa)	tapaus	koepaine (MPa)		Suljettu
NimellispainePN (MPa)	tapaus	Suljettu (neste)	Tiiviste (kaasu)	Suljettu
1.6	2.4	1.8	0.6	1.8
2.5	3.8	2.8	0.6	2.8
4.0	6.0	4.4	0.6	4.4
6.4	9.6	7.0	0.6	7.0
10.0	15.0	11.0	0.6	11.0
16.0	24.0	18.0	0.6	18.0

Sopiva väliaine ja sopiva lämpötila

Kuoren materiaali	Sopiva media	Käytettävä lämpötila (℃)
Hiiliteräs (C-tyyppi)	Vesi, höyry, öljy	≤425
Krominikkeli-titaaniteräs (P-tyyppi)	Typpihapot	≤200
Kromi-nikkeli-molybdeeni-titaaniteräs (R-tyyppi)	Etikkahappo	≤200
Kromi-molybdeeniteräs (tyyppi I)	Vesi, höyry, öljy	≤550

Pääosan materiaali

Runko, konepelti	Venttiililevy, istuin	Venttiilin varsi	Varsi pähkinä	täyteaine	Käsipyörä
Hiiliteräs	Laadukas hiiliteräs + kovametalli tai ruostumaton teräs	Kromi ruostumaton teräs	Alumiininen pronssi	Grafiittiasbestipakkaus	Takorauta
Kromi-nikkeli-titaaniteräs	Ruostumaton teräs, ruostumaton teräs + kovametalli	Kromi-nikkeli-titaani ruostumaton teräs	Alumiininen pronssi	Teflon	Takorauta
Kromi-nikkeli-molybdeeni-titaaniteräs	Ruostumaton teräs, ruostumaton teräs + kovametalli	Kromi-nikkeli-titaani ruostumaton teräs	Alumiininen pronssi	Teflon	Takorauta
Kromi-molybdeeniteräs	Seosteräs + karbidi	Kromi-molybdeeniteräs	Alumiininen pronssi	Joustava asbesti	Takorauta

Päämuoto ja liitännän mitat

Nimellinen halkaisija	Päämitat ja liitosmitat
Nimellinen halkaisija	L	D	D1	D2	b	Z-d	H	D0
Z41H-16
15	130	95	65	45	14-2	4-Φ14	170	120
20	150	105	75	55	14-2	4-Φ14	190	140
25	160	115	85	65	14-2	4-Φ14	205	160
32	180	135	100	78	16-2	4-Φ18	270	180
40	200	145	110	85	16-3	4-Φ18	310	200
50	250	160	125	100	16-3	4-Φ18	358	240
65	265	180	145	120	18-3	4-Φ18	373	240
80	280	195	160	135	20-3	8-Φ18	435	280
100	300	215	180	155	20-3	8-Φ18	500	300
125	325	245	210	185	22-3	8-Φ18	614	320
150	350	280	240	210	24-3	8-Φ23	674	360
200	400	335	295	265	26-3	12-Φ23	811	400
250	450	405	355	320	30-3	12-Φ25	969	450
300	500	460	410	375	30-3	12-Φ25	1145	580
350	550	520	470	435	34-4	16-Φ25	1280	640
400	600	580	525	485	36-4	16-Φ30	1452	640
Z41H-25
15	130	95	65	45	16-2	4-Φ14	170	120
20	150	105	75	55	16-2	4-Φ14	190	140
25	160	115	85	65	16-2	4-Φ14	205	160
32	180	135	100	78	18-2	4-Φ18	270	180
40	200	145	110	85	18-3	4-Φ18	310	200
50	250	160	125	100	20-3	4-Φ18	358	240
65	265	180	145	120	22-3	8-Φ18	373	240
80	280	195	160	135	22-3	8-Φ18	435	280
100	300	230	190	160	24-3	8-Φ23	500	300
125	325	270	220	188	28-3	8-Φ25	614	320
150	350	300	250	218	30-3	8-Φ25	674	360
200	400	360	310	278	34-3	12-Φ25	811	400
250	450	425	370	332	36-3	12-Φ30	969	450
300	500	485	430	390	40-4	16-Φ30	1145	580
350	550	550	490	448	44-4	16-Φ34	1280	640
400	600	610	550	505	48-4	16-Φ34	1452	640

Rakenne kuva

Hot Tags: Russian Standard Gate Valve, Kiina, räätälöity, laatu, kestävä, edistynyt, valmistaja, toimittaja, tehdas, varastossa
