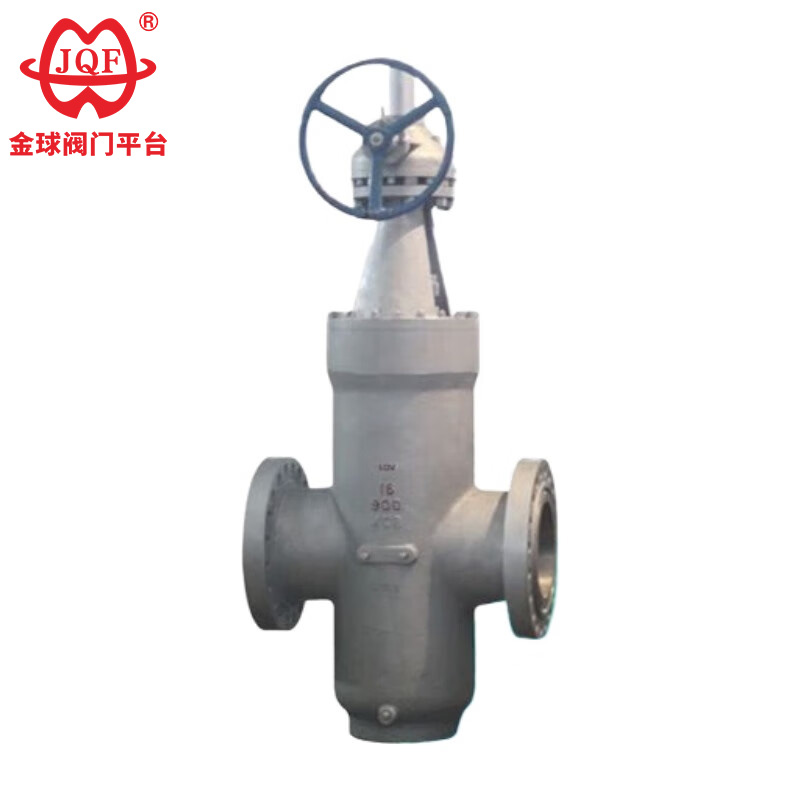

Litteä porttiventtiili

JQF Valve is a high-end valve brand dedicated to manufacturing safe and high-quality flat gate valves for customers, while also providing comprehensive valve solutions for pipeline engineering. With over 20 years of experience in mechanical manufacturing, the factory focuses on quality and continuously provides customers with products and services that meet standards. Our durable Flat Gate Valve is a bidirectional sealing control valve used in oil, gas, and other pipelines.

1.Täysireikäinen rakenne minimaaliseen virtausvastukseen
2. Harjaavusteinen putkiston puhdistus,
3. Kelluva istuin kaksisuuntaiseen tiivistykseen
4.Alhainen avaus- ja sulkemismomentti
5. Helppo käyttö ja paineenalennus- ja rasvanruiskutusmekanismit korkean turvallisuuden takaamiseksi
6. Nollavuoto suorituskyky.

Tuotteen käyttö

JQF Valve valmistaa litteitä luistiventtiilejä, eräänlaisia ​​liukuventtiilejä. Sulkuelementti voi olla yksiportti tai kaksoisportti, jonka välissä on laajennusmekanismi. Portin painetta venttiilin istukkaa vasten ohjataan kelluvaan porttiin tai kelluvaan venttiilin istukkaan vaikuttavan väliaineen paineella. Kaksoisluistiventtiilin tapauksessa kahden portin välinen laajennusmekanismi täydentää tätä painetta.

Tuoteluokat

Rakenteelliset ominaisuudet

1. Kelluva kaksisuuntainen tiiviste
Räätälöity litteä luistiventtiilin istukka mahdollistaa kaksisuuntaisen avaamisen ja sulkemisen, mikä varmistaa luotettavan tiivistyksen ja joustavan toiminnan.
2. Kova korroosionkestävä ohjausmateriaali
Portti on varustettu ohjausliuskoilla tarkkaa sijoittelua varten, ja tiivistyspinta on ruiskutettu volframikarbidi-eroosionestokerroksella.
3. Nollavirtausvastussuunnittelu
Litteän venttiilin rungon korkea paineenkestävyys; täysin auki, suora läpivirtauskanava vastaa halkaisijaltaan yhtäläistä putkea (virtausvastus ≤ 0,03).
Monivaiheinen tiivistys komposiittitiivisteellä venttiilin varressa vähentää kitkakerrointa 40 %.
4. Kaksivaiheinen tiivistysmekanismi
Kun suljetaan myötäpäivään:
Keskipaine työntää tuloventtiilin istukkaa muodostaen ensisijaisen tiivisteen.
Portti painaa poistoventtiilin istukkaa muodostaen kaksoistiivisteen.
5. Vallankumouksellinen online-huolto
Kaksoistiivisterakenne mahdollistaa herkkien osien vaihtamisen ilman tuotannon keskeytyksiä; Tämä tekniikka johtaa samankaltaisia ​​tuotteita sekä kotimaassa että kansainvälisesti.
6. Progressiivinen avaamisen ja sulkemisen ohjaus
Vastapäivään avattaessa portti nousee ja ohjausreikä menee vähitellen päällekkäin kanavan kanssa, jolloin saavutetaan 100 % täysi avautuminen raja-asennossa.

Suunnittelustandardit

Standardien suunnittelu ja valmistus: JB / T 5298
Rakenteen pituusstandardi: JB / T 5298
Liitoslaipan standardi: GB / T 9113
Painelämpötilaluokka: GB / T 12224-2005
Testistandardit: GB / T 13927-2008, JB / T 5298

Suorituskykyparametrit

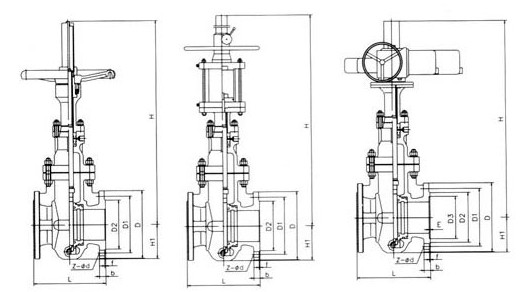

Päämuoto ja liitännän mitat

Rakenne kuva
