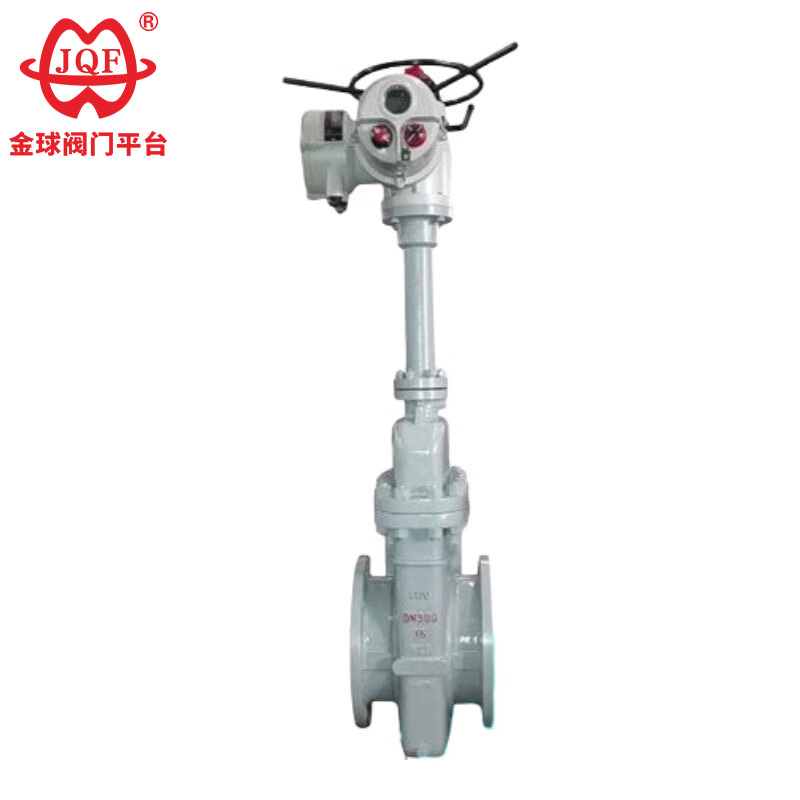

Sähköinen litteä luistiventtiili

Foshan Jinquan Valve Co., Ltd. is a leading industrial valve manufacturer. Our core products include ball valves, butterfly valves, gate valves, globe valves, and check valves, as well as a wide range of valves suitable for various applications. Our electrical flat gate valves are driven by electric actuators, achieving fluid flow by raising and lowering a gate. Due to their structural advantages and technical parameters, they are widely used in fluid shut-off and control scenarios in industrial piping systems. Wherever you are located or what your customization needs may be, our years of experience will support you. If you are interested in our products, please feel free to contact us!

1. Luokittelu toimintatavan mukaan: Manuaalinen rinnakkaisluukkuventtiili, pneumaattinen rinnakkaisluukkuventtiili, sähköinen rinnakkaisluukkuventtiili
2. Luokittelu sovellusskenaarioiden mukaan: Aukkotyyppinen rinnakkaisluukkuventtiili, ei-aukkotyyppinen rinnakkaisluukkuventtiili, öljykenttäkohtainen rinnakkaisluukkuventtiili, putkilinjan kuljetuksen rinnakkaisluukkuventtiili, kaasujärjestelmän rinnakkaisluukkuventtiili

Rakenteelliset ominaisuudet

1. Kelluva kaksisuuntainen tiiviste
Sähköisen litteän venttiilin kelluva istukka mahdollistaa kaksisuuntaisen avaamisen ja sulkemisen, mikä varmistaa luotettavan tiivistyksen ja joustavan toiminnan.
2. Kova korroosionkestävä ohjausmateriaali
Portti on varustettu ohjausliuskoilla tarkkaa kohdistamista varten ja tiivistepinta on päällystetty volframikarbidikorroosionestokerroksella.
3. Nollavirtausvastussuunnittelu
Sähköisen litteän venttiilin venttiilirungossa on korkea paineenkestävyys; täysin auki, suora läpivirtausreitti on suunnilleen saman halkaisijan omaavan putken (virtausvastus ≤0,03).
Venttiilin varressa on monivaiheinen tiiviste komposiittitiivisteellä, mikä vähentää kitkakerrointa 40 %.
4. Kaksivaiheinen tiivistysmekanismi
Kun suljetaan myötäpäivään:
Keskipaine työntää tuloventtiilin istukkaa muodostaen ensisijaisen tiivisteen.
Portti painaa poistoventtiilin istukkaa muodostaen kaksoistiivisteen.
5. Vallankumouksellinen online-huolto
Kaksoistiivisterakenne mahdollistaa kuluvien osien vaihdon tuotantoa keskeyttämättä; Tämä teknologia on johtava vastaavien tuotteiden joukossa sekä kotimaassa että kansainvälisesti.
6. Progressiivinen avaamisen ja sulkemisen ohjaus
Vastapäivään avattaessa portti nousee ja ohjausreikä menee vähitellen päällekkäin kanavan kanssa, jolloin saavutetaan 100 % täysi avautuminen ääriasennossa.

Suunnittelustandardit

Suorituskykyparametrit

Päämuoto ja liitännän mitat

Rakenne kuva
